Характеристики KR 80-65-160/159-2/11

Рабочие и технические характеристики насоса KR 80-65-160/159-2/11 Кордис.
С осевым входом одноступенчатый консольного типа центробежный насос модификации Kordis, перекачивающий воду и, с неагрессивными свойствами, различные жидкие среды, сходные с водой по химической активности, вязкости и плотности.

Условное обозначение
KR 80-65-160/159-2/11 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр входящего патрубка, мм;
- 65: диаметр патрубка напорного, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 159: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электрического двигателя;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Кордис KR 80-65-160/159-GG-G-2-УХЛ3.1/F11 - с сальниковым уплотнением насос, буквенное обозначение в маркировке:
- GG: корпус и колесо рабочее выполнены из чугуна серого;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: c электродвигателем насос на раме, упругая муфта с защитным кожухом.

Электродвигатель, устанавливаемый в насосный агрегат KR 80-65-160/159-2/11 Кордис - трехфазный, с короткозамкнутым ротором, общепромышленного исполнения и типоразмером, в соответствии с нормами европейского стандарта DIN, 160MA2 (11 квт).

Взрывозащищенные электродвигатели, при монтаже насосных агрегатов Kordis данного типа, не применяются.

Электроснабжение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис).

Максимальный КПД электронасоса 78,5%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 4 м.

В центробежный одноступенчатой конструкции насос марки KR 80-65-160/159-2/11 необходимо монтировать только асинхронный сертифицированный общепромышленный электродвигатель.

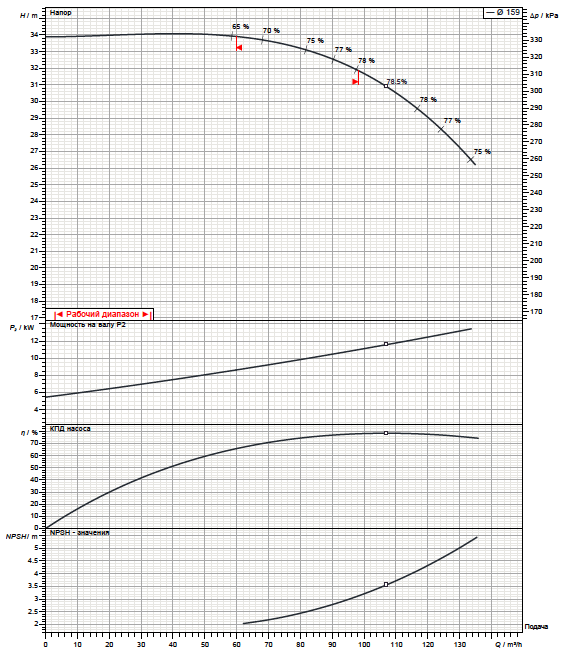

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

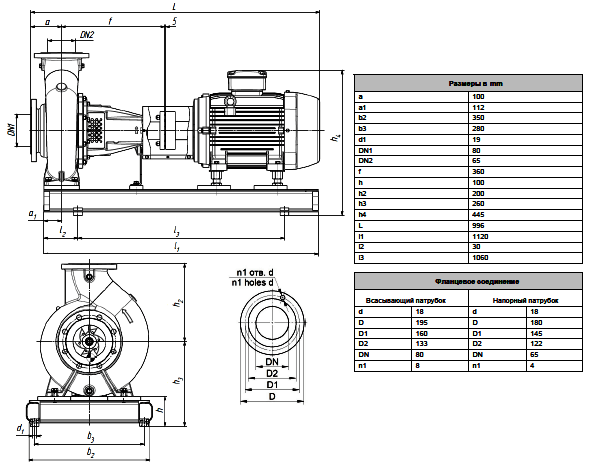

Габаритные и присоединительные размеры агрегата
