Характеристики KR 80-65-160/174-2/15

KR 80-65-160/174-2/15 Kordis Технические характеристики насосов Kordis (Кордис) KR 80-65-160/174-2/15.
Насосы предназначены для перекачивания технической воды и жидких сред, сходные по свойствам (вязкость, плотность, химическая активность), с водой.

Условное обозначение
KR 80-65-160/174-2/15 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр патрубка входного, мм;
- 65: диаметр выходного патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: диаметр рабочего колеса фактический, мм;
- 2: число полюсов двигателя;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением KR 80-65-160/174-GG-G-2-УХЛ3.1/F15 насос Кордис - обозначение буквенное:
- GG: корпус и колесо рабочее из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: c двигателем на раме насос, упругая муфта и защитный кожух.

В электронасосном агрегате насос KR 80-65-160/174-2/15 Kordis (Кордис) комплектуется электроприводом, в качестве которого устанавливается общепромышленный асинхронный электродвигатель трехфазный с короткозамкнутым ротором.
Тип электродвигателя в электроагрегате - 160MB2 (в соответствие с европейским стандартом DIN).

Взрывозащищенные электродвигатели для установки в электронасосные агрегаты не предусмотрены.

Электроподключение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 80-65-160/174-2/15 117
65-149
37
41-31
15*2895 4

КПД насоса максимальный 79,3%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не выше 4 м.

В консольный центробежный насос KR 80-65-160/174-2/15 необходимо устанавливать только сертифицированный электродвигатель.

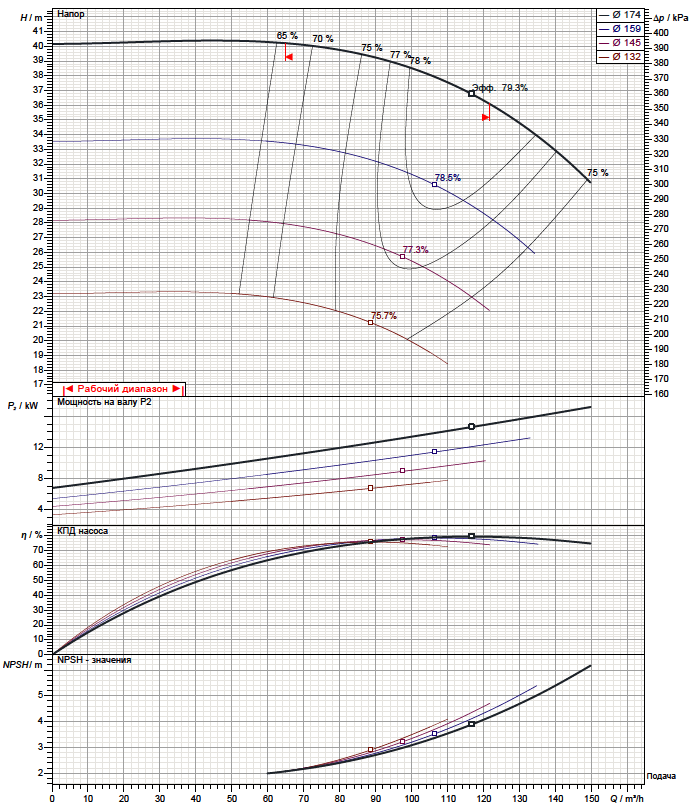

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

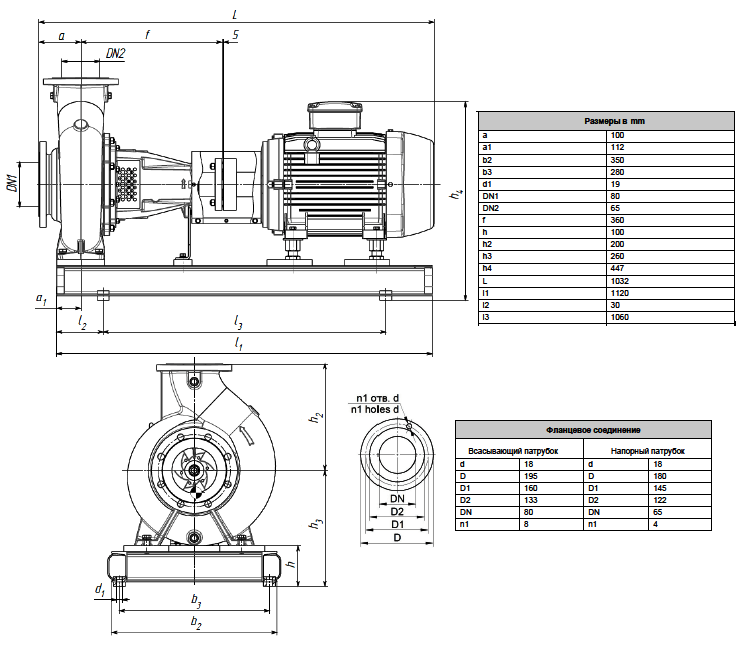

Габаритные и присоединительные размеры агрегата
