Характеристики KR 80-65-200/165-2/15
Рабочие и технические характеристики насоса Кордис KR 80-65-200/165-2/15.
С осевым вводом консольный горизонтальной конструкции одноступенчатый центробежный насос, перекачивающий воду и жидкости неагрессивного характера, сходные с водой по физико-химическим параметрам (химическая активность, плотность и вязкость).
Условное обозначение
KR 80-65-200/165-2/15 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр патрубка на входе, мм;
- 65: диаметр патрубка на выходе, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 165: диаметр фактический рабочего колеса, мм;
- 2: число полюсов электрического двигателя;
- 15: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.
Кордис KR 80-65-200/165-GG-G-2-УХЛ3.1/F15 с сальниковым уплотнением насос - буквенное обозначение в маркировке:
- GG: корпус, колесо рабочее изготовлены из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос с электродвигателем на раме , упругая муфта, закрытая защитным кожухом.
Электродвигатель, устанавливаемый в электроагрегат Кордис KR 80-65-200/165-2/15, асинхронный с короткозамкнутым ротором общепромышленный трехфазный, в соответствии с нормами европейского стандарта DIN, типа 160MB2.
Взрывозащищенные электродвигатели в комплектации насосных агрегатов Кордис данной модификации не используются.
Электропитание
- ток трехфазный переменный;
- сеть напряжением 380 В;
- частота тока 50 Гц.
Таблица 1: Технические характеристики насосов Kordis (Кордис)
| Марка | Подача/ (диапазон) м³/ч |
Напор/ (диапазон) м |
Двигатель квт/об/мин |
Ток А |
| KR 80-65-200/165-2/15 | 101 70-124 |
33,2 36,2-29,5 |
15*2910 | 26,9 |
КПД насосного электроагрегата, max 74,9%.
Патрубки фланцевые рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 2,4м.
В центробежный консольной конструкции центробежный насос с осевым входом KR 80-65-200/165-2/15 должен монтироваться сертифицированный трехфазный общепромышленный асинхронный электродвигатель.

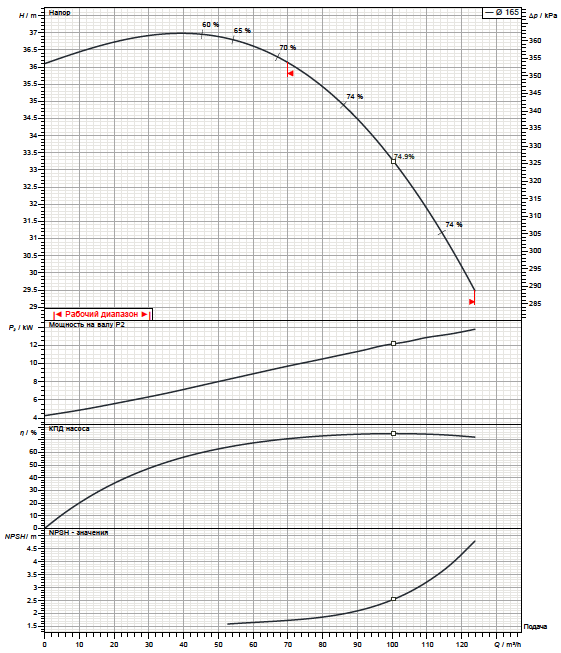

Рабочие характеристики насоса  |
Габаритный чертеж насоса  |
Габаритные и присоединительные размеры насоса  |

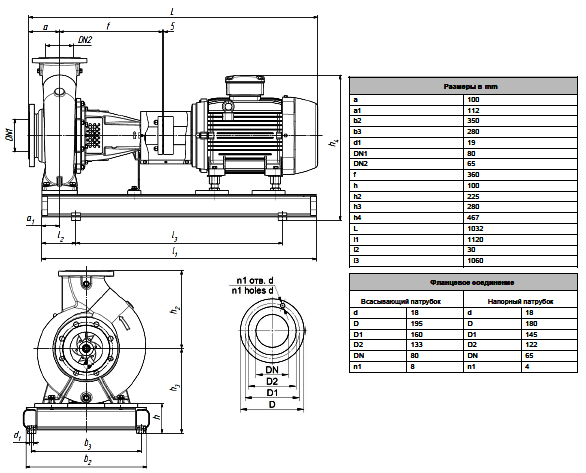

Габаритные и присоединительные размеры агрегата  |
