Характеристики KR 80-65-200/219-2/30

Технические характеристики насосов Kordis (Кордис) KR 80-65-200/219-2/30.
Насосы перекачивают воду и жидкости, имеющие схожие характеристики с водой по основным свойствам - химическая активность, вязкость и плотность.

Условное обозначение
KR 80-65-200/219-2/30 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр патрубка входного, мм;
- 65: диаметр выходного патрубка, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 219: диаметр рабочего колеса фактический, мм;
- 2: число полюсов двигателя;
- 30: мощность двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением KR 80-65-200/219-GG-G-2-УХЛ3.1/F30 насос Кордис - буквенное обозначение:
- GG: корпус, колесо рабочее из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: c приводом на раме насос, упругая муфта с защитным кожухом.

В насосном агрегате типа KR 80-65-200/219-2/30 Kordis (Кордис) в качестве электрического привода используется общепромышленный с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
Типовой размер электроприводы в электронасосном агрегате - 200LA2 (в соответствие с европейским стандартом DIN).

Для оснащения промышленных насосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасосного агрегата 78,6%.
Допускаемый кавитационный запас (ДКЗ) не выше 3,6 м.

В консольный центробежный насос марки KR 80-65-200/219-2/30 должен монтироваться, сертифицированный надлежащим образом, электродвигатель.

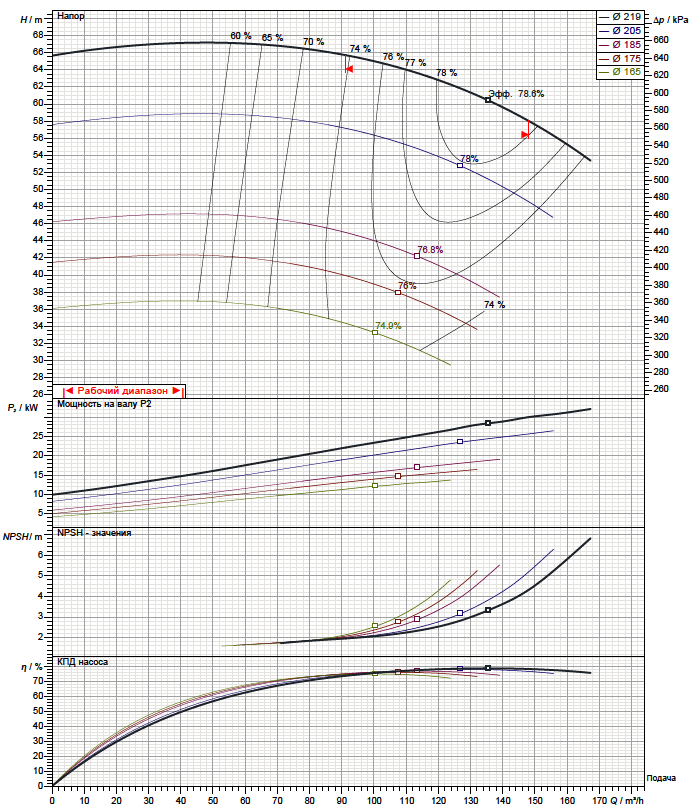

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

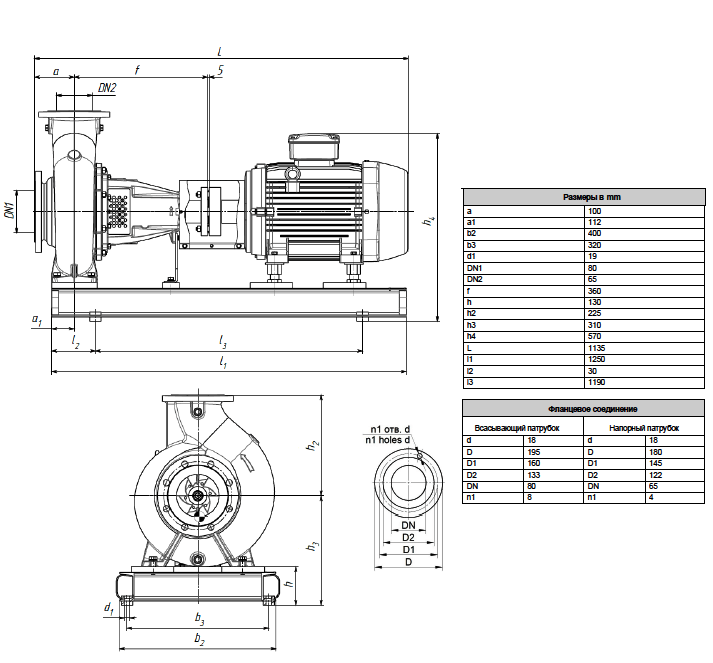

Габаритные и присоединительные размеры агрегата
