Характеристики KR 80-65-200/219-4/4

KR 80-65-200/219-4/4 Kordis Kordis (Кордис) KR 80-65-200/219-4/4 - технические и рабочие характеристики.
Насос, по своей конструкции консольный с осевым вводом центробежный одноступенчатый и используется для перекачивания воды и нейтральных жидкостей, сходных с водой по основным физико-химическим свойствам - плотности, вязкости и химической активности.

Условное обозначение
KR 80-65-200/219-4/4 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр входящего патрубка, мм;
- 65: диаметр патрубка напорного, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 209: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов привода;
- 4: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 80-65-200/219-GG-G-4-УХЛ3.1/F4 Кордис насос c сальниковым уплотнением, буквенное обозначение, где:
- GG: корпус, колесо рабочее выполнено из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос c приводом на раме, упругой муфтой и защитным кожухом.

В электронасос KR 80-65-200/219-4/4 Kordis (Кордис) в качестве электропривода монтируется асинхронный общепромышленного назначения трехфазный электродвигатель с короткозамкнутым ротором.
Типоразмер электродвигателя в насосном электроагрегате - 112M4 (по норме европейского стандарта DIN).

В комплектации промышленных электронасосов взрывозащищенные электродвигатели не участвуют.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 80-65-200/219-4/4 65
43,4-79,7
14
15,15-12,4
30*2940 76,9

Допускаемый кавитационный запас (ДКЗ) до 1,25 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата 76,9%.

В одноступенчатый консольный центробежный насос KR 80-65-200/219-4/4 должен устанавливаться только сертифицированный асинхронный электродвигатель.

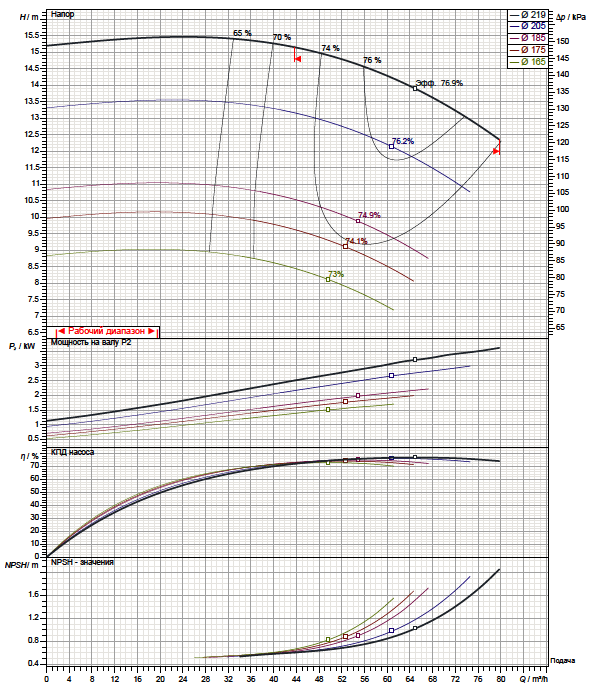

Рабочие характеристики насоса

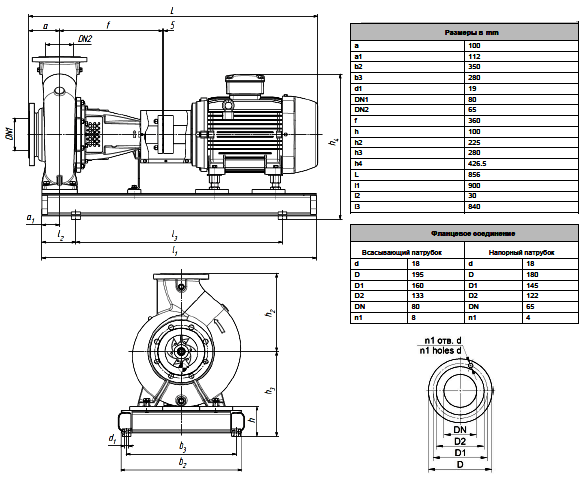

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
