Характеристики KR 80-65-250/260-2/45

Технические и рабочие характеристики насоса KR 80-65-250/260-2/45 Кордис.
Горизонтальный с осевым входом консольный центробежный одноступенчатой конструкции насос типа Kordis, перекачивающий воду и неагрессивные жидкости, сходные с водой по плотности, вязкости и химической активности.

Условное обозначение насоса
KR 80-65-250/260-2/45 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр входного патрубка, мм;
- 65: диаметр патрубка напорного, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 260: диаметр фактический рабочего колеса, мм;
- 2: число полюсов электрического двигателя;
- 45: номинальная мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 80-65-250/260-GG-G-2-УХЛ3.1/F45 насос Кордис с сальниковым уплотнением - буквенное обозначение, где:
- GG: корпус и рабочее колесо из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругая муфта и защитный кожух.

Электродвигатель в электронасосном агрегате KR 80-65-250/260-2/45 Кордис - трехфазный с короткозамкнутым ротором общепромышленный типоразмера 225M2 (45 квт по норме европейского стандарта DIN).

Взрывозащищенные электродвигатели в оснащении приводом электроагрегатов Kordis данного вида не участвуют.

Электропитание насоса
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Номинальный ток электронасосного агрегата 73,3А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не выше 3,9 м.

В одноступенчатый с осевым вводом горизонтальный центробежный насос типа KR 80-65-250/260-2/45 должен устанавливаться только общепромышленный сертифицированный асинхронный электродвигатель.

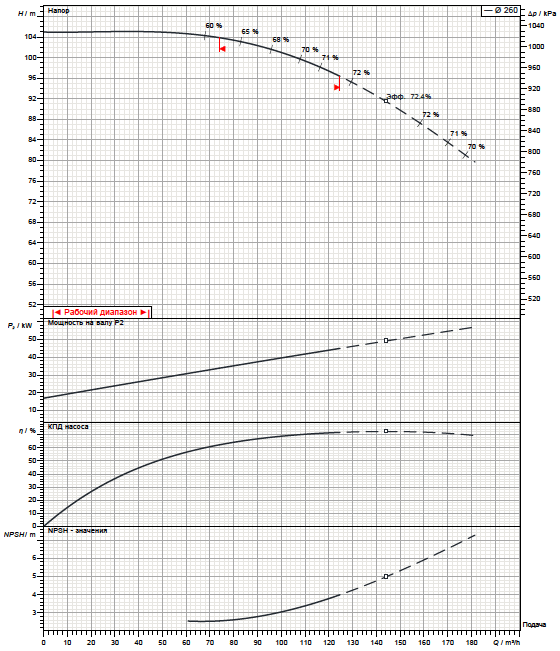

Рабочие характеристики насоса

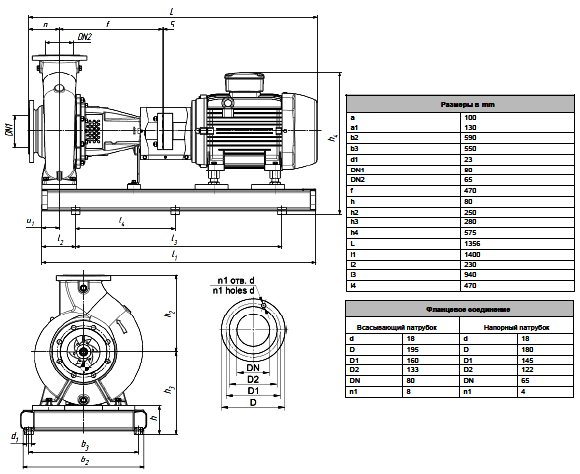

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
