Характеристики KR 80-65-315/260-4/5.5

KR 80-65-315/260-4/5.5 Kordis KR 80-65-315/260-4/5.5 технические и рабочие характеристики.
По своему устройству насос Kordis (Кордис) консольный с осевым вводом, центробежный, одноступенчатый, применяемый для перекачки воды и нейтральных жидких сред, которые схожих с водой по своим свойствам (плотность, вязкость, химическая активность).

Условное обозначение электронасоса
KR 80-65-315/260-4/5.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр входного патрубка, мм;
- 65: диаметр патрубка на выходе, мм;
- 315: диаметр номинальный рабочего колеса, мм;
- 260: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов приводного двигателя;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 80-65-315/260-GG-G-4-УХЛ3.1/F5,5 насос Kordis с сальниковым уплотнением - расшифровка буквенного обозначения, где:
- GG: корпус и рабочее колесо изготовлены из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругой муфтой и защитным кожухом.

Привод насоса KR 80-65-315/260-4/5.5 Kordis (Кордис) трехфазный с короткозамкнутым ротором асинхронный общепромышленного назначения электродвигатель.
Типоразмер приводного электродвигателя для насосного электроагрегата, в соответствии с нормами европейского стандарта DIN, 132S4.

Для установки в электронасосные агрегаты взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%, max
KR 80-65-315/260-4/5.5 75
44,4-98,6
20
22,5-17
5,5*1430 66,2

Допускаемый кавитационный запас (ДКЗ) не более 1,25 м.
Патрубки насоса фланцевые, рассчитаны на давление до 16 кгс/см².
КПД электронасосного агрегата максимальный - 66,2%.

В горизонтальный с осевым входом центробежный насос Kordis (Кордис) KR 80-65-315/260-4/5.5 может монтироваться только сертифицированный асинхронный электродвигатель.

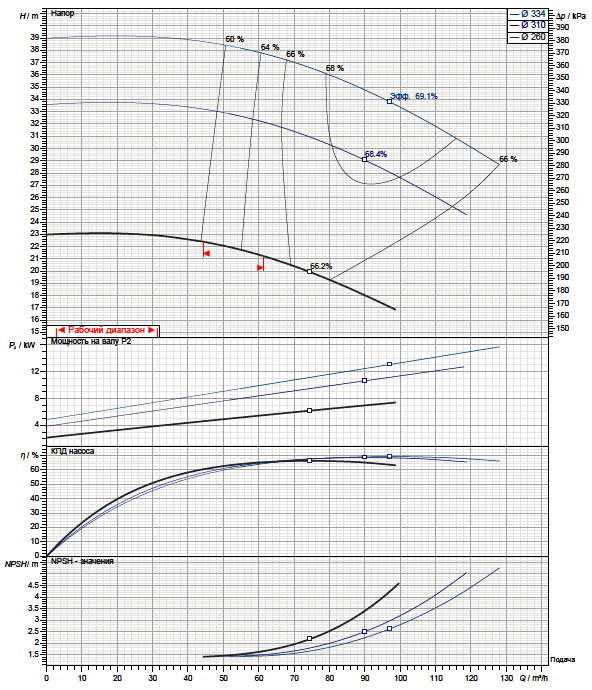

Рабочие характеристики насоса

Габаритный чертеж насоса

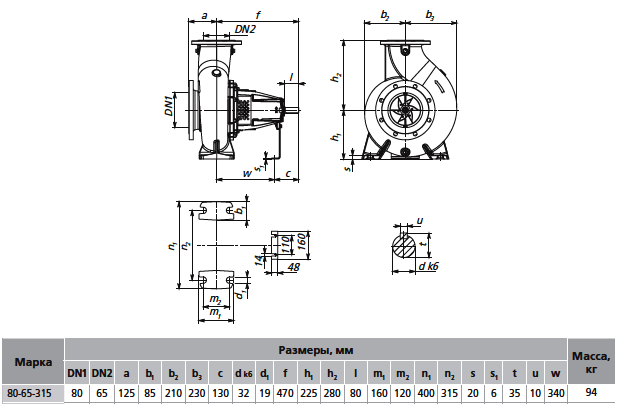

Габаритные и присоединительные размеры насоса

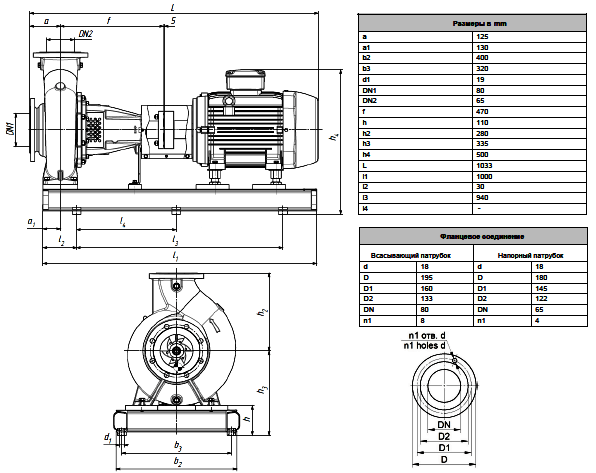

Габаритные и присоединительные размеры агрегата
