Характеристики KR 80-65-315/298-4/11

Напорные и технические характеристики насоса Кордис KR 80-65-315/298-4/11.
С осевым вводом консольного типа одноступенчатый горизонтальный центробежный насос модификации Kordis, перекачивающий воду, различные неагрессивные жидкости, схожие с водой по химической активности, вязкости и плотности.

Условное обозначение
KR 80-65-315/298-4/11 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр патрубка входящего, мм;
- 65: диаметр патрубка напорного, мм;
- 315: диаметр рабочего колеса номинальный, мм;
- 298: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электрического двигателя;
- 11: мощность электродвигателя насоса, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 80-65-315/298-GG-G-4-УХЛ3.1/F11 Кордис - насосе с сальниковым уплотнением: буквенное обозначение, где:
- GG: корпус и рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: на раме c электроприводом насос, упругая муфта, закрытая защитным кожухом.

Электродвигатель насосного агрегата Кордис KR 80-65-315/298-4/11 - трехфазный асинхронный с короткозамкнутым ротором общепромышленного назначения типоразмером, в соответствии с нормам европейского стандарта DIN, 160M4 (11 квт).

Взрывозащищенные электродвигатели в комплектации насосных агрегатов Кордис данной модификации не используются.

Электропитание
- ток трехфазный переменный;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

ДКЗ (допускаемый кавитационный запас) не выше 1,3 м.
КПД электронасосного агрегата, max 68.4%.
Патрубки насоса фланцевые, рассчитанные на давление до 16 кгс/см².

В центробежный консольный горизонтальной конструкции одноступенчатый насос KR 80-65-315/298-4/11 Кордис устанавливается только сертифицированный трехфазный общепромышленный асинхронный электродвигатель.

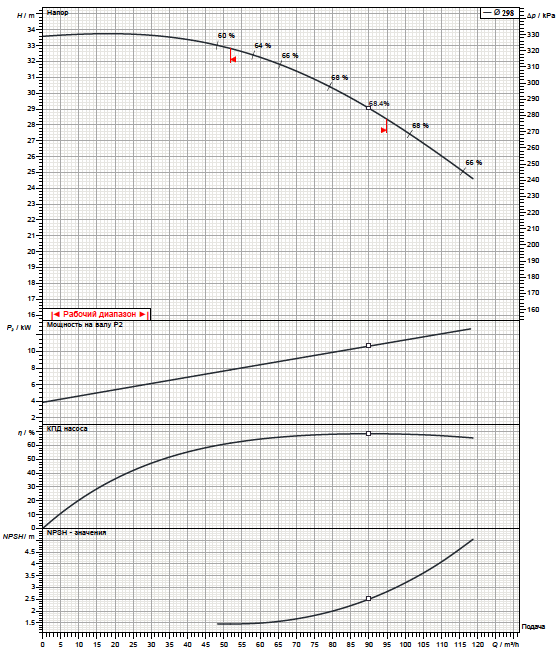

Рабочие характеристики насоса

Габаритный чертеж насоса

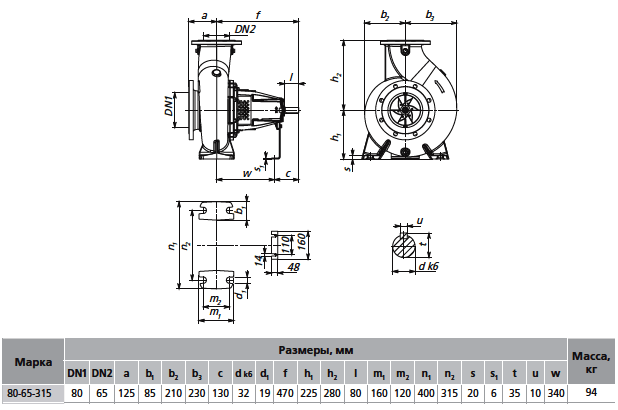

Габаритные и присоединительные размеры насоса

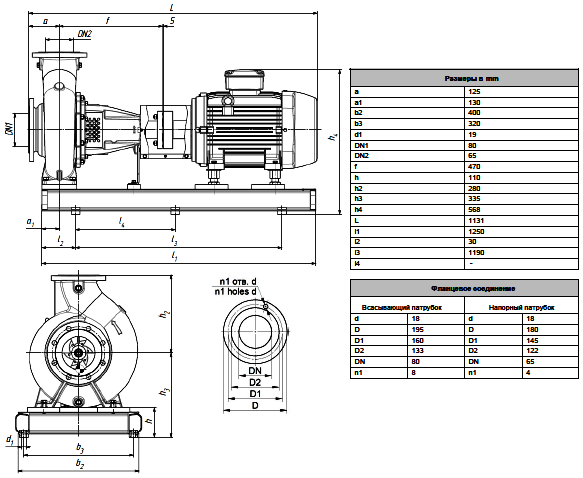

Габаритные и присоединительные размеры агрегата
