Характеристики KRL 100-125/141-2/7,5

Технические характеристики KRL 100-125/141-2/7,5 Kordis (Кордис).
Насосы консольные моноблочные центробежные вертикальной конструкции с патрубками в линию для перекачки воды и жидкостей, схожих с водой по химической активности, вязкости и плотности.

Условное обозначение
KRL 100-125/141-2/7,5 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальный;
- 100: диаметр входного и выходного патрубка насоса, мм;
- 125: диаметр рабочего колеса номинальный, мм;
- 141: диаметр рабочего колеса фактический, мм;
- 2: число полюсов в электроприводе;
- 7,5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электронасосный агрегат KRL 100-125/141-2/7,5 Kordis (Кордис) устанавливается общеевропейского стандарта DIN электродвигатель общепромышленного назначения.
Тип электрического привода - трехфазный асинхронный электродвигатель с короткозамкнутым ротором.

Электродвигатели, устанавливаемые в электронасосные агрегаты - 132SB2 по европейскому стандарту DIN.

Взрывозащищенные электродвигатели для оснащения электронасосов данного типа не предусмотрены.

Электроснабжение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата 80,7%.
Фланцевые патрубки, рассчитанные на рабочее давление до 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не превышает 6,0 м.

В моноблочные центробежные насосы типа KRL 100-125/141-2/7,5 можно устанавливать только сертифицированные электродвигатели.

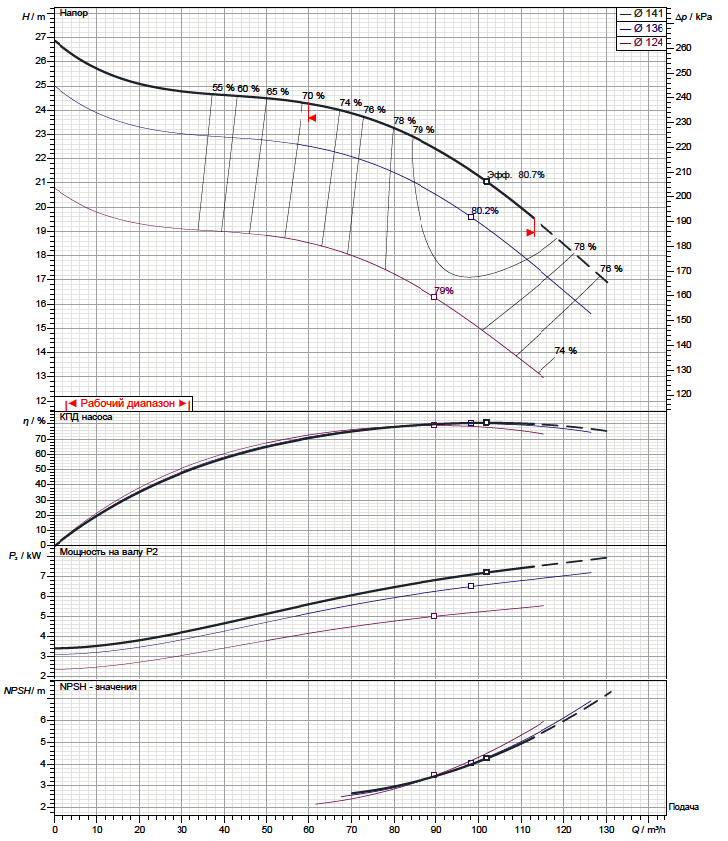

Рабочие характеристики насоса

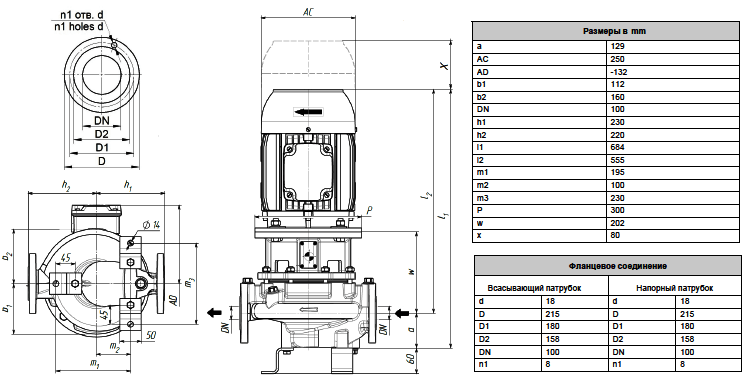

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
