Характеристики KRL 100-160/165-4/2.2

KRL 100-160/165-4/2.2 Kordis (Кордис) - технические и рабочие характеристики насоса.
По своему устройству моноблочный консольного типа с вертикальным валом центробежный насос с патрубками в линию, перекачивающий воду и нейтральные жидкости, имеющие сходство с водой по плотности, вязкости и химической активности.

Условное обозначение
KRL 100-160/165-4/2.2 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками в линию;
- 100: диаметр патрубков на входе и выходе, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 165: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 2.2: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Привод электронасоса типа KRL 100-160/165-4/2.2 Kordis (Кордис) осуществляет асинхронный трехфазный общепромышленный, с короткозамкнутым ротором электродвигатель, соответствующий по своей мощности норме европейского стандарта DIN.
Тип электрического привода, монтируемого в насосный агрегат - 100LA4, мощностью 2,2 квт.

При сборке насосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроподключение
- трехфазный переменный ток;
- напряжение сетевое 380 В;
- ьок частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Давление на входе в насос max - 8,72 бар.
Сила тока насосного агрегата - 5А.
Рабочее давление для фланцевых патрубков максимум 16 кгс/см².

Для монтажа электрического двигателя в моноблочный вертикального типа насос с патрубками в линию KRL 100-160/165-4/2.2 должен устанавливаться только сертифицированный асинхронный электродвигатель.

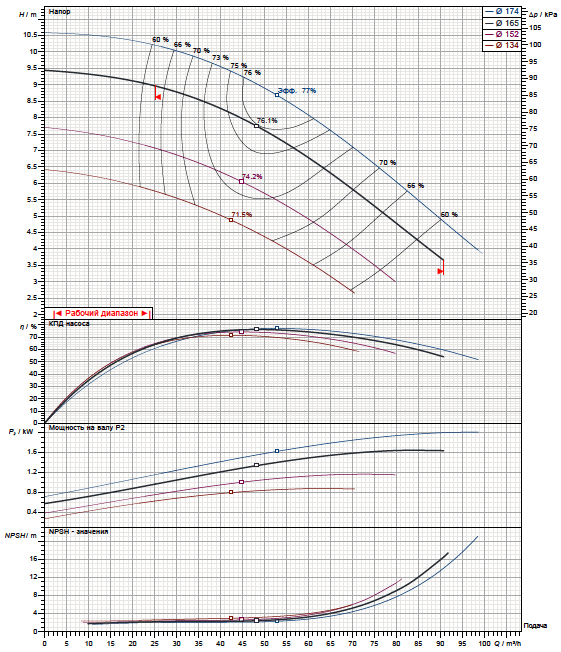

Рабочие характеристики насоса

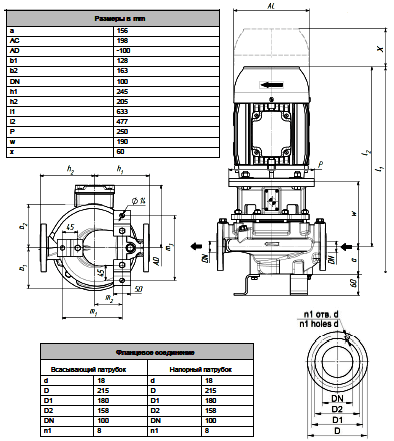

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
