Характеристики KRL 100-160/174-4/2.2

KRL 100-160/174-4/2.2 Kordis Рабочие и технические характеристики насоса KRL 100-160/174-4/2.2 Kordis (Кордис).
Конструктивно - центробежный моноблочный с патрубками в линию консольный вертикальный насос для перекачивания воды и неагрессивных жидкостей, имеющих сходные с водой свойства - плотность, вязкость, химическая активность.

Условное обозначение электронасоса
KRL 100-160/174-4/2.2 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" насос;
- 100: диаметр входного и напорного патрубков, мм;
- 160: диаметр рабочего колеса номинальный \, мм;
- 174: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электропривода;
- 2.2: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В качестве привода электронасоса марки KRL 100-160/174-4/2.2 Kordis (Кордис) применяется электродвигатель общепромышленного исполнения, отвечающий нормам европейского стандарта DIN.
В электронасосный агрегат монтируется - трехфазный асинхронный электродвигатель с короткозамкнутым ротором.

Типоразмер, устанавливаемого в насосный агрегат электропривода. по нормам европейского стандарта DIN, 100LA4.

Для комплектации электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Max. кпд
%
KRL 100-160/174-4/2.2 53
26,6-98,6
8,7
10,2-4
2,2*1430 77

Максимальное рабочее давление для фланцевых патрубков 16 кгс/см².
Максимальное давление на входе 8,62 бар.
КПД электронасосного агрегата максимально 77%.

Консольный центробежный насос моноблочной конструкции с патрубками в линию KRL 100-160/174-4/2.2 должен комплектоваться комплектуется только сертифицированным электродвигателем.

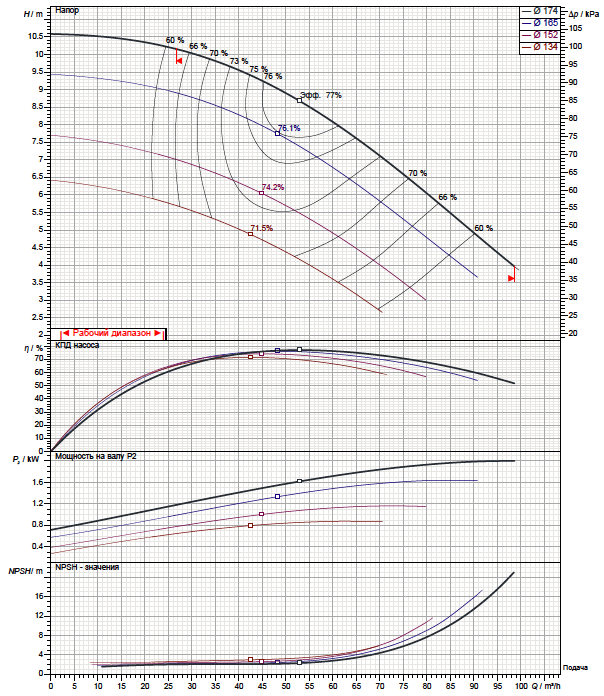

Рабочие характеристики насоса

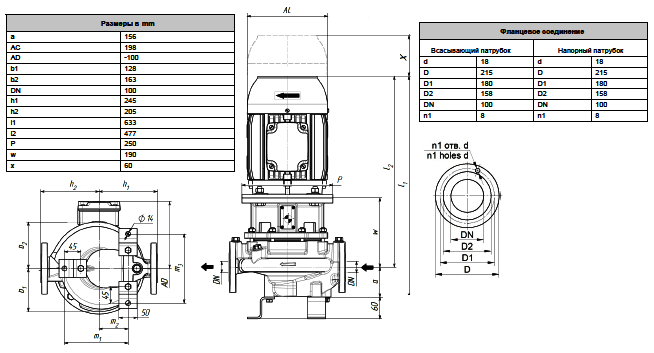

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
