Характеристики KRL 100-170/166-2/18.5

Насос KRL 100-170/166-2/18.5 Kordis - характеристики насоса технические и рабочие.
С патрубками в линию консольный центробежный вертикальный моноблочный насос Кордис, используемый для подачи воды и жидких, схожих с водой по плотности, вязкости, химической активности, неагрессивных сред.

Условное обозначение
KRL 100-170/166-2/18.5 УХЛ3.1, где
- KRL: консольный моноблочный с патрубками в линию вертикальный;
- 100: диаметр патрубков входящего и выходящего из насоса, мм;
- 170: номинальный диаметр рабочего колеса, мм;
- 166: фактический диаметр рабочего колеса, мм;
- 2: количество полюсов приводного двигателя;
- 18,5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, входящий в состав насосного агрегата KRL 100-170/166-2/18.5 Kordis и осуществляющий привод насоса, с короткозамкнутым ротором трехфазный общепромышленный, типоразмером 160L2 (18,5 квт), что соответствует нормам европейского стандарта DIN.

Взрывозащищенные электродвигатели для монтажа в электроагрегаты Кордис для воды, не применяются.

Электроподключение
- ток переменный трехфазный;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока электронасосного агрегата 35,1А.
Максимальное давление на входе в насос - 11,6 бар.
Максимальное рабочее давление для фланцевых патрубков 16 кгс/см².

В консольный вертикальный с патрубками в линию моноблочный центробежный насос KRL 100-170/166-2/18.5 может устанавливаться только общепромышленный сертифицированным трехфазный асинхронный электродвигатель

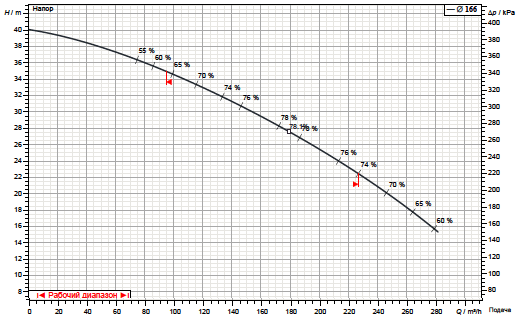

Рабочие характеристики насоса

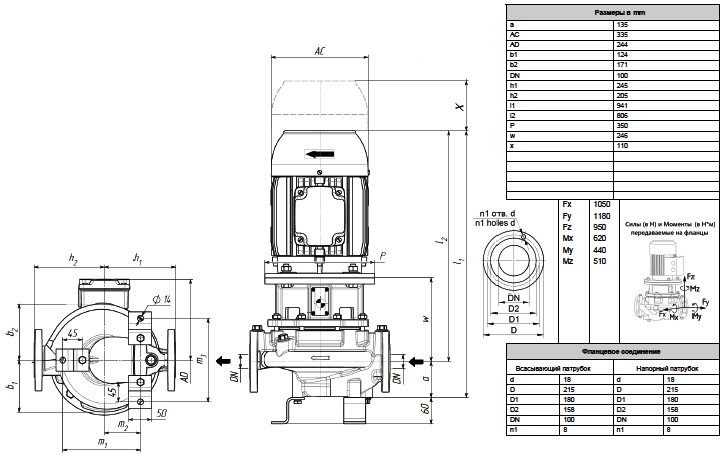

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
