Характеристики KRL 100-170/174-2/30

Насос KRL 100-170/174-2/30 Kordis (Кордис) - технические характеристики.
Конструктивно - консольно-моноблочный вертикальный с патрубками в линию центробежный насос для перекачки воды и жидкостей, сходных с водой по химической активности, вязкости и плотности.

Условное обозначение
KRL 100-170/174-2/30 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальной конструкции;
- 100: диаметр входного и выходного патрубков, мм;
- 170: диаметр рабочего колеса в номинале, мм;
- 174: диаметр рабочего колеса фактический, мм;
- 2: число полюсов электропривода;
- 18,5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для обеспечения насоса Kordis (Кордис) KRL 100-170/174-2/30 электроприводом, в агрегат монтируется общепромышленного исполнения электродвигатель, соответствующий европейскому стандарту DIN.
Электропривод в электронасосном агрегате - трехфазный с короткозамкнутым ротором асинхронный электродвигатель.

По европейскому стандарту DIN типоразмер двигателя, устанавливаемого в электроагрегат - 200LA2.

Взрывозащищенные электродвигатели для установки в электронасосные агрегаты не предусмотрены.

Электропитание
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное давление на входе - 5,41 бар.
КПД насосного агрегата максимально - 78,9%.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².

Консольный моноблочный центробежный насос KRL 100-170/174-2/30 с патрубками в линию оснащается только сертифицированным электроприводом.

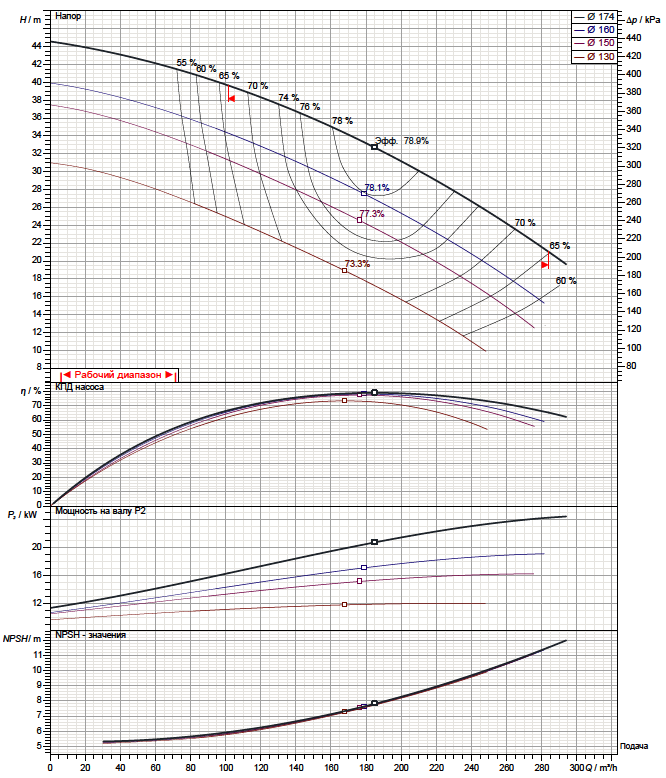

Рабочие характеристики насоса

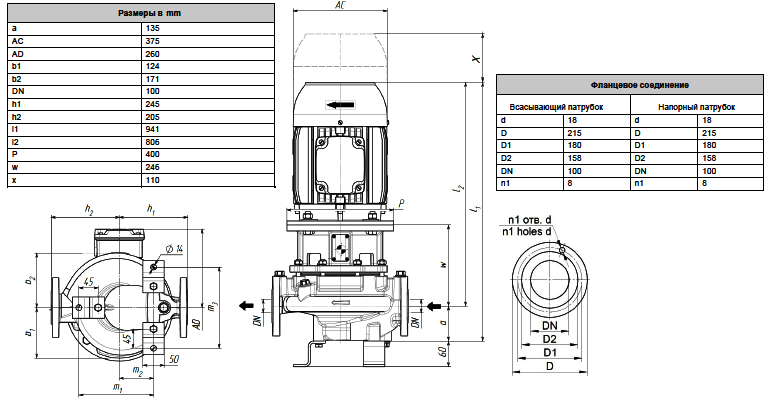

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
