Характеристики KRL100-170/174-4/3

KRL100-170/174-4/3 Кордис - рабочие и технические характеристики.
Консольного типа с вертикальным валом моноблочный центробежный насос Kordis с патрубками в линию, перекачивающий воду и различные неагрессивные жидкости, имеющие сходство с водой по химической активности, плотности и вязкости.

Условное обозначение
KRL100-170/174-4/3 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками в линию;
- 100: диаметр патрубков на входе и выходе, мм;
- 170: диаметр номинальный рабочего колеса, мм;
- 174: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электрического привода;
- 3: номинальная мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Привод насоса типа KRL100-170/174-4/3 Kordis в электроагрегате осуществляет общепромышленный трехфазный асинхронный электродвигатель, типоразмером 100LB4, мощностью 3,0 квт (по DIN).

Электродвигатели взрывозащищенные для монтажа электроагрегатов данного типа не используются.

Электроснабжение
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².
Максимальный КПД электронасосного агрегата 76,2%.
Максимальное давление на входе в насос - 14,41 бар.

В центробежный вертикальный моноблочный насос с патрубками в линию типа KRL 100-170/174-4/3 должен монтироваться только асинхронный сертифицированный с короткозамкнутым ротором электродвигатель.

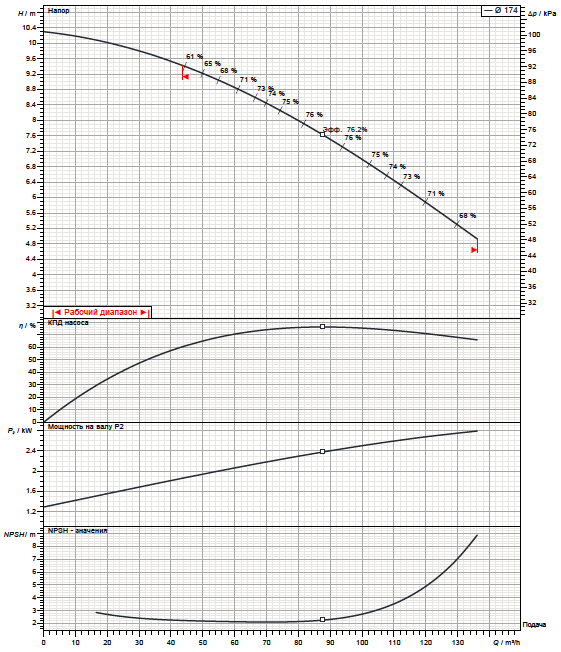

Рабочие характеристики насоса

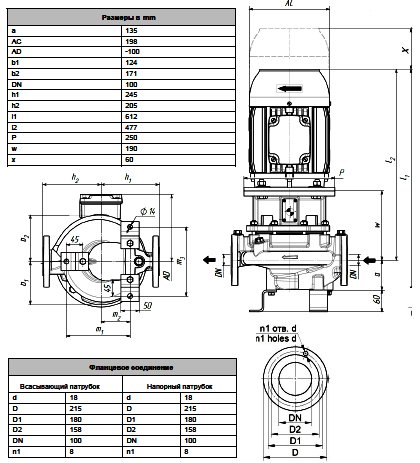

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
