Характеристики KRL 100-200/190-2/30

KRL 100-200/190-2/30 Kordis (Кордис) - технические и рабочие характеристики.
Насос, по устройству - центробежный консольной конструкции с патрубками в линию вертикальный моноблочный и перекачивает воду и сходные с водой по свойствам (плотность, вязкость, химическая активность) различные жидкости.

Условное обозначение
KRL 100-200/190-2/30 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальной конструкции;
- 100: диаметр входного и выходного патрубков, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 190: фактический диаметр рабочего колеса, мм;
- 2: число полюсов у приводного двигателя;
- 30: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Kordis (Кордис) KRL 100-200/190-2/30 в насосном агрегате комплектуется электрическим двигателем, в качестве которого - с короткозамкнутым ротором асинхронный электродвигатель, отвечающий нормам европейского стандарта DIN, типоразмера 200LA2, мощностью 30 квт.

В комплектации данного типа электроагрегатов взрывозащищенные электродвигатели не используются.

Электроподключение
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².
Давление на входе максимальное 4,39 бар.
Максимальный КПД электронасоса - 77,9%.

В моноблочной конструкции вертикальный центробежный насос типа KRL 100-200/190-2/30 устанавливается только асинхронный трехфазный сертифицированный электродвигатель.

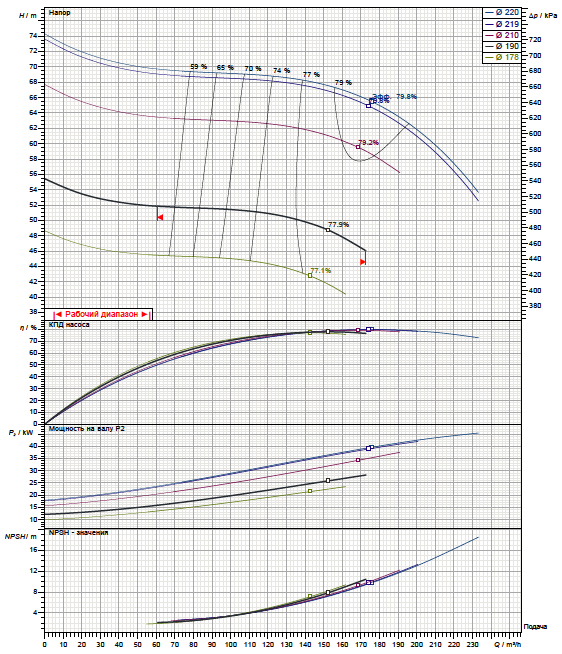

Рабочие характеристики насоса

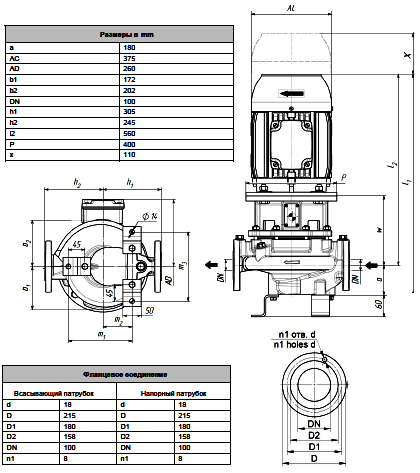

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
