Характеристики KRL 100-200/219-2/45

KRL 100-200/219-2/45 Kordis Технические характеристики насоса KRL 100-200/219-2/45 Kordis (Кордис).
По своему устройству - консольно-моноблочный центробежный вертикальный насос с патрубками в линию, предназначенный для перекачки воды и жидкостей, сходных с водой по химической активности, вязкости и плотности.

Условное обозначение
KRL 100-200/219-2/45 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальной конструкции;
- 100: диаметр патрубков на входе и выходе, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 219: диаметр рабочего колеса фактический, мм;
- 2: количество полюсов электродвигателя;
- 45: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для обеспечения электроагрегата Kordis (Кордис) KRL 100-200/219-2/45 электрическим приводом, используется общепромышленного назначения электродвигатель, соответствующий европейскому стандарту DIN и требованиям CENELEC.
Электропривод в насосном агрегате - с короткозамкнутым ротором трехфазный асинхронный электродвигатель.

Типоразмер привода по европейскому стандарту DIN, монтируемого в электроагрегат, 225M2.

Взрывозащищенные электродвигатели для монтажа в насосные агрегаты не предусмотрены.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Max. кпд
%
KRL 100-200/219-2/45 202
93,3-308,2
58,7
65-54
45*2940 78,8

Максимальное давление на входе - 3,25 бар.
Максимальный КПД насосного агрегата - 78,8%.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².

Консольный моноблочный центробежный насос KRL 100-200/219-2/45 с патрубками в линию оснащается только сертифицированным электроприводом.

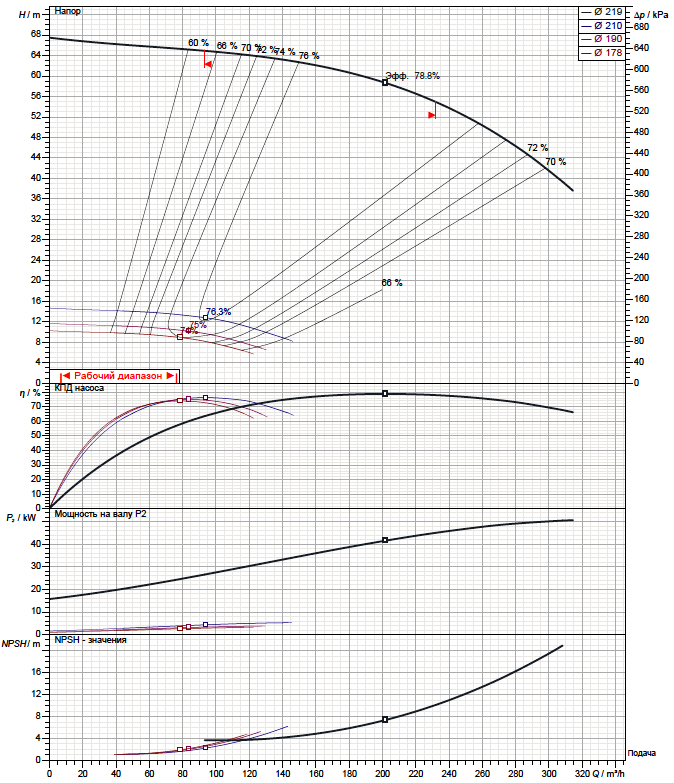

Рабочие характеристики насоса

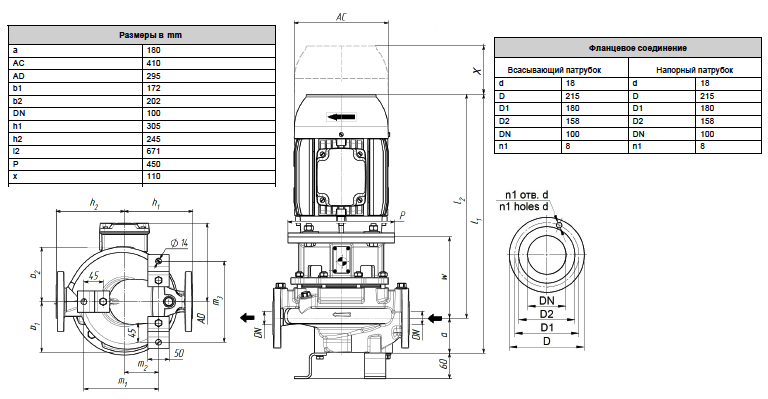

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
