Характеристики KRL 100-200/219-4/5.5

KRL 100-200/219-4/5.5 Kordis KRL 100-200/219-4/5.5 Kordis (Кордис) технические характеристики насоса.
Конструктивно - вертикальный консольный моноблочный центробежный насос с патрубками в линию, используемый для перекачки воды и нейтральных жидкостей, сходных с водой по вязкости, химической активности и плотности.

Условное обозначение агрегата
KRL 100-200/219-4/5.5 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный "в линию";
- 100: диаметр входного и напорного патрубков, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 219: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электропривода;
- 5,5: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для комплектации электронасосного агрегата Kordis (Кордис) KRL 100-200/219-4/5.5 электроприводом, применяется электродвигатель общепромышленного назначения, соответствующий нормам европейского стандарта DIN и требованиям CENELEC.
Электрический привод в насосном электроагрегате - трехфазный с короткозамкнутым ротором асинхронный электродвигатель.

Тип электропривода по европейскому стандарту DIN, включенного в насосный агрегат, 132S4.

Для установки в насосные агрегаты взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Max. кпд
%
KRL 100-200/219-4/5.5 98
45,4-149,9
13,9
15,4-12,4
5,5*1340 76,7

Максимальный КПД электронасосного агрегата - 76,7%.
Максимальное давление на входе - 8,11 бар.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².

Консольный центробежный моноблочный насос KRL 100-200/219-4/5.5 с патрубками в линию должен комплектоваться только сертифицированным электродвигателем.

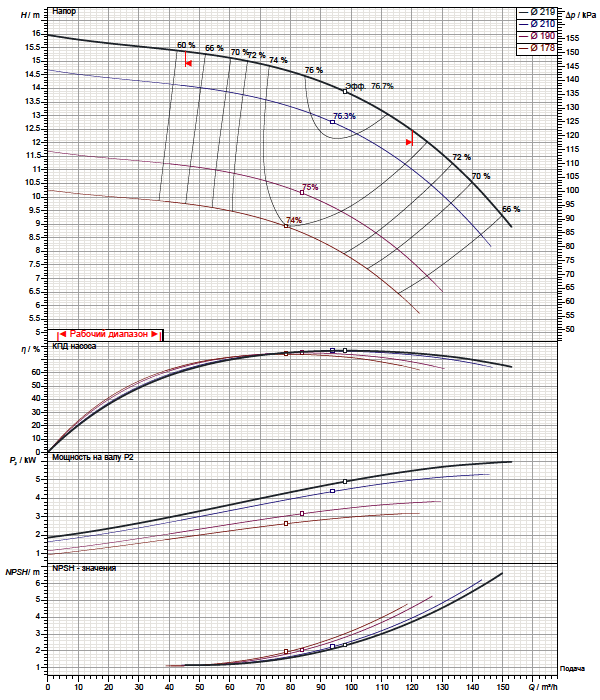

Рабочие характеристики насоса

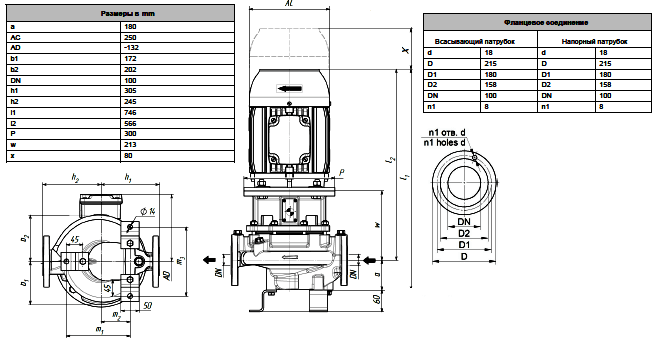

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
