Характеристики KRL 125-160/174-4/4

KRL 125-160/174-4/4 Кордис - технические и рабочие характеристики Kordis.
По устройству центробежный вертикальный с патрубками в линию консольной конструкции моноблочный насос, перекачивающий воду и различного вида неагрессивные жидкие среды, сходные с водой по физико-химическим свойствам - плотности, вязкости и химической активности.

Условное обозначение
KRL 125-160/174-4/4 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками в линию;
- 125: диаметр патрубков на входе и выходе, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электропривода;
- 4: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Монтируемый в насосный агрегат KRL 125-160/174-4/4 Kordis электродвигатель должен соответствовать нормам европейского стандарта DIN и требованиям CENELEC.
Типоразмер, устанавливаемого в насосный агрегат, электропривода - общепромышленного исполнения с короткозамкнутым ротором трехфазный асинхронный электродвигатель 112M4 (4 квт, по европейскому стандарту DIN).

Взрывозащищенные электродвигатели при комплектовании насосных агрегатов не используются.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

КПД электронасосного агрегата, max - 75%.
Максимальное давление на входе - 14.55 бар.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².

В моноблочного типа вертикальный с патрубками в линию центробежный насос типа KRL 125-160/174-4/4 должен монтироваться только сертифицированный трехфазный асинхронный электродвигатель.

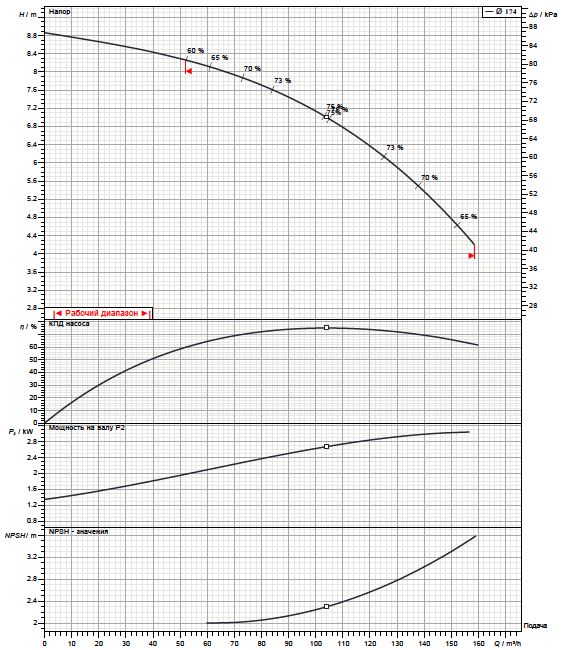

Рабочие характеристики насоса

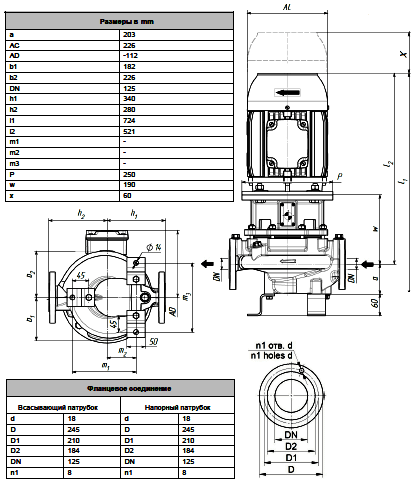

Габаритный чертеж насоса

Габаритные и присоединительные размеры насосного агрегата
