Характеристики KRL 125-200/193-4/5.5

KRL 125-200/193-4/5.5 Кордис - технические и рабочие характеристики насоса Kordis.
Насос моноблочный вертикальный консольной конструкции с патрубками в линию центробежный, перекачивающий воду и различные неагрессивные жидкости, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KRL 125-200/193-4/5.5 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками в линию;
- 125: диаметр входящего и напорного патрубка, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 193:диаметр фактический рабочего колеса, мм;
- 4: число полюсов электропривода;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для осуществления привода насоса типа KRL 125-200/193-4/5.5 Kordis в агрегат устанавливается трехфазный асинхронный общепромышленный с короткозамкнутым ротором электродвигатель типоразмером, в соответствии с нормами европейского стандарта DIN, 132S4 (5,5 квт).

Для монтажа в электронасосные агрегаты Кордис, представленной конфигурации, взрывозащищенные электродвигатели не используются.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное рабочее давление для фланцевых патрубков не выше 16 кгс/см².
Ток привода насосного электроагрегата 10,9А.
Давление на входе в насос, max - 14,26 бар.

В вертикальный консольной конструкции центробежный насос с патрубками в линию марки Kordis KRL 125-200/193-4/5.5 должен монтироваться только сертифицированный общепромышленный асинхронный электродвигатель.

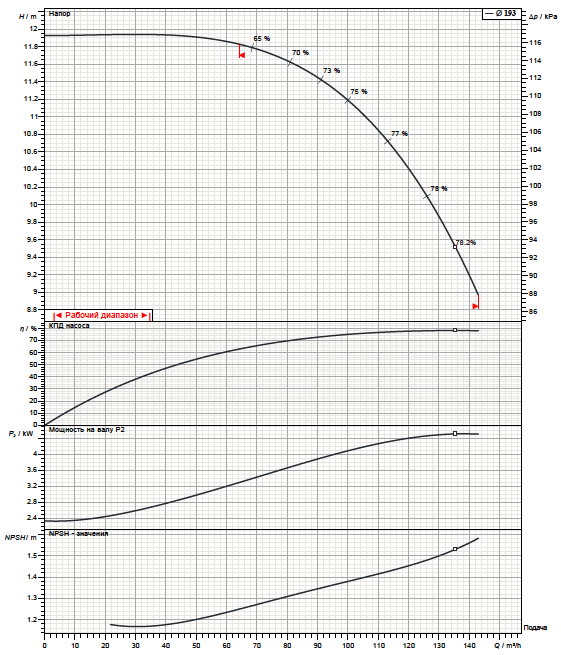

Рабочие характеристики насоса

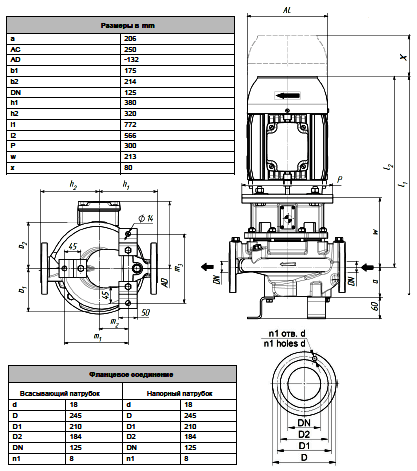

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
