Характеристики KRL 125-250/250-2/75

KRL 125-250/250-2/75 Kordis KRL 125-250/250-2/75 Kordis (Кордис) - технические и рабочие характеристики.
Вертикальной конструкции центробежный с патрубками в линию моноблочный консольный насос, предназначенный для перекачивания воды и нейтральных жидкостей, имеющих сходство с водой по вязкости, плотности и химической активности.

Условное обозначение электроагрегата
KRL 125-250/250-2/75 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками "в линию";
- 125: диаметр входящего и напорного патрубка насоса, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 250: фактический диаметр рабочего колеса, мм;
- 2: число полюсов двигателя;
- 75: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель асинхронный, используемый для осуществления электропривода насосного агрегата KRL 125-250/250-2/75 Kordis (Кордис) должен соответствовать требованиям CENELEC и нормам европейского стандарта DIN.
Электродвигатель в составе насосного агрегата - трехфазный с короткозамкнутым ротором общепромышленного назначения.
Тип электродвигателя в электронасосном агрегате 280S2 (по европейскому стандарту DIN).

Взрывозащищенные электродвигатели для монтажа в электроагрегаты насосные не предусмотрены.

Электроснабжение насоса
- ток трехфазный переменный;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка

Подача/ (диапазон)


м³/ч

Напор/ (диапазон)
м
Двигатель
квт/об/мин
Max. кпд
%
KRL 125-250/250-2/75 277
137,1-392,2
74,4
87-67
75*2960 81,3

Рабочее давление максимальное для фланцевых патрубков - 16 кгс/см².
Давление на входе максимальное - 1,10 бар.
Максимальное КПД электронасосного агрегата - 81,3%.

Консольный моноблочный с патрубками в линию вертикального типа центробежный насос KRL 125-250/250-2/75 должен комплектоваться только сертифицированным электрическим двигателем.

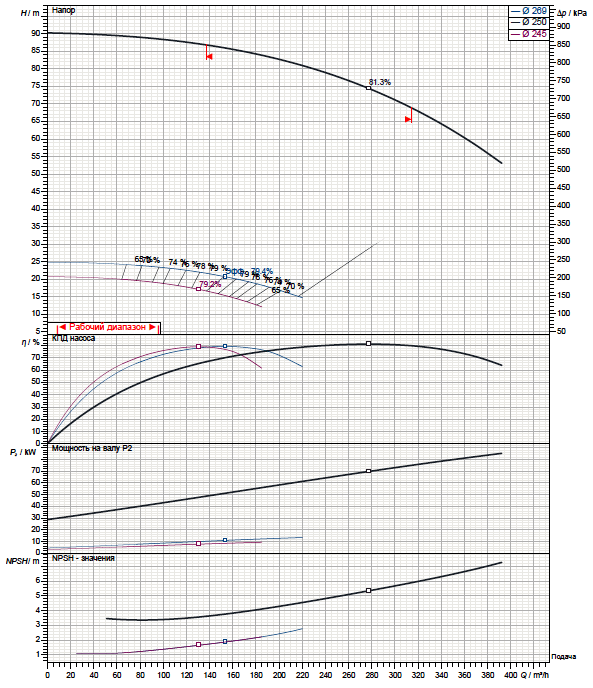

Рабочие характеристики насоса

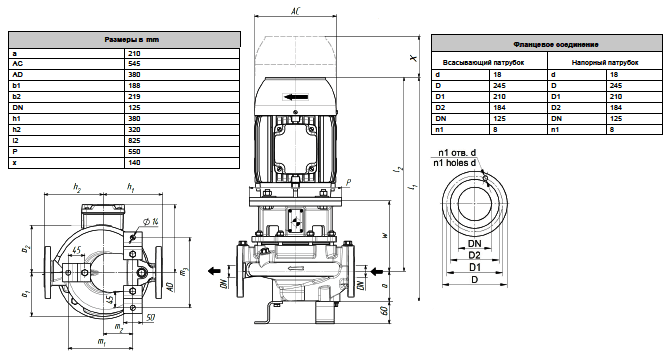

Габаритный чертеж насоса

Габаритные и присоединительные размеры насосного агрегата
