Характеристики KRL 150-200/224-4/15

KRL 150-200/224-4/15 Kordis Технические характеристики KRL 150-200/224-4/15 Kordis (Кордис).
Вертикальный центробежный консольно-моноблочный насос Kordis с патрубками в линию для перекачки воды и жидкостей, сходных по химической активности, плотности и вязкости с водой.

Условное обозначение
KRL 150-200/224-4/15 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальный;
- 150: диаметр входного и выходного патрубка насоса, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 224: диаметр рабочего колеса фактический, мм;
- 4: число полюсов в электроприводе;
- 15: мощность приводного двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электронасос типа KRL 150-200/224-4/15 Kordis (Кордис) устанавливается общепромышленный электродвигатель, выполненный по общеевропейскому стандарту DIN.
Габарит электропривода - трехфазный с короткозамкнутым ротором асинхронный электродвигатель.

Марка электрического двигателя, монтируемого в электронасосный агрегат - 160L4 по европейскому стандарту DIN.

Для комплектации электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KRL 150-200/224-4/15 247
125-320
13
15,8-10,5
15*1450 82,3

Максимальное давление на входе - 8,09 бар.
У насосного агрегата максимальный КПД 78,3%.
Рабочее давление для Фланцевых патрубков максимальное - 16 кгс/см².

В консольно-моноблочный центробежный насос в линию KRL 150-200/224-4/15 должен оснащаться только сертифицированным электроприводом.

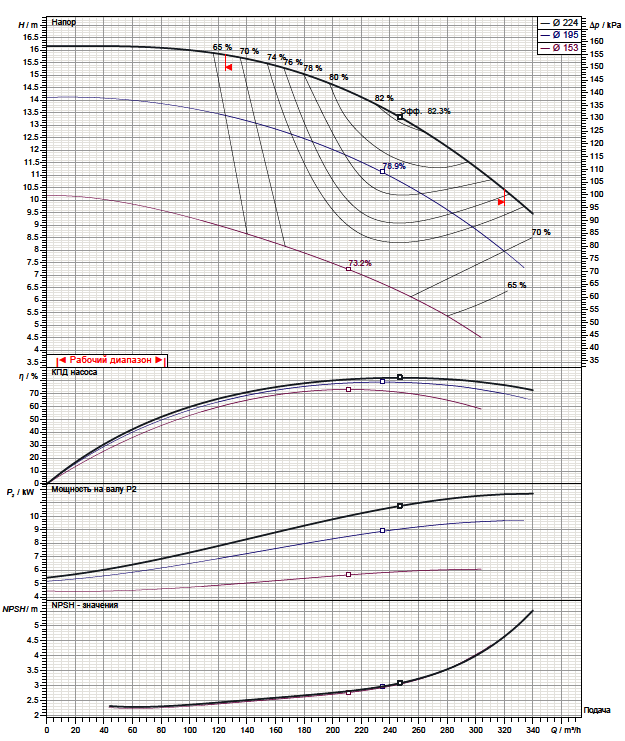

Рабочие характеристики насоса

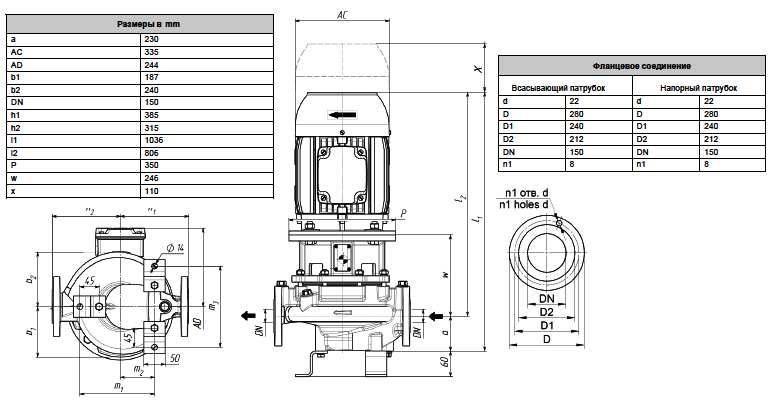

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
