Характеристики KRL 150-250/246-4/18.5

Кордис KRL 150-250/246-4/18.5 - рабочие и технические характеристики насоса Kordis.
По конструкции - с вертикальным валом и патрубками в линию центробежный насос консольного типа моноблочный, перекачивающий воду и неагрессивные жидкие среды, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KRL 150-250/246-4/18.5 УХЛ3.1, где
- KRL: консольный моноблочный с патрубками в линию вертикальный;
- 150: диаметр патрубка на входе и выходе, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 246: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электрического привода;
- 18.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для установки привода в насосный агрегат типа KRL 150-250/246-4/18.5 Kordis используется общепромышленного исполнения с короткозамкнутым ротором трехфазный асинхронный электродвигатель с типоразмером, в соответствии с нормами DIN, 180M4, мощностью 18,5 квт.

Взрывозащищенные электродвигатели в комплектации данного типа насосных агрегатов Кордис не принимают участие.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Давление на входе в насос, max - 13,54 бар.
Максимальный КПД электронасоса - 82,6%.
Рабочее давление для фланцевых патрубков, max - 16 кгс/см².

В центробежный моноблочного типа насос с патрубками в линию KRL 150-250/246-4/18.5 Кордис должен монтироваться только общепромышленный асинхронный сертифицированный трехфазный электродвигатель.

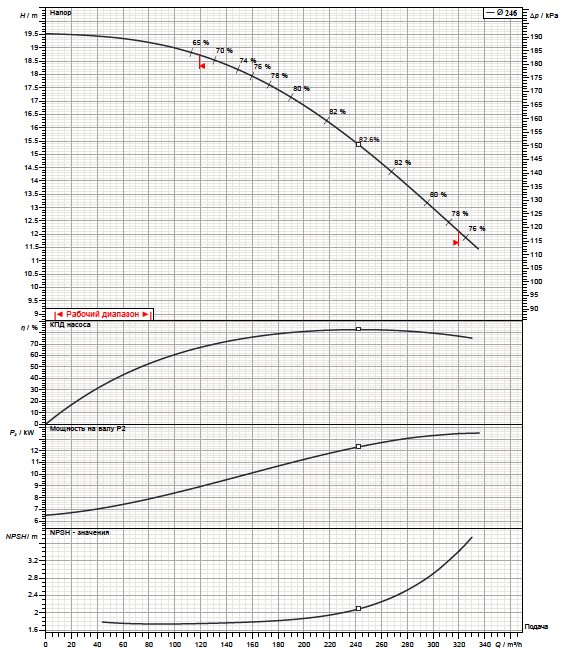

Рабочие характеристики насоса

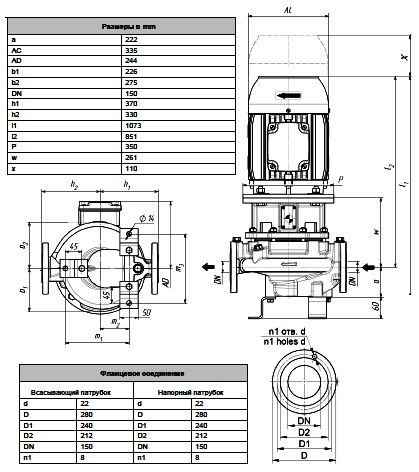

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
