Характеристики KRL 150-250/269-4/22

KRL 150-250/269-4/22 Kordis Технические характеристики насоса KRL 150-250/269-4/22 Kordis (Кордис) .
По конструкции - консольно-моноблочный вертикальный центробежный насос с патрубками в линию для перекачки воды и жидкостей, сходных с водой по химической активности, вязкости и плотности.

Условное обозначение
KRL 150-250/269-4/22 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальной конструкции;
- 150: диаметр входного и выходного патрубков, мм;
- 250: диаметр рабочего колеса в номинале, мм;
- 269: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электропривода;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для обеспечения насоса Kordis (Кордис) KRL 150-250/269-4/22 электрическим приводом, в агрегат устанавливается общепромышленного исполнения электродвигатель, соответствующий европейскому стандарту DIN.
Электропривод в электроагрегате - трехфазный с короткозамкнутым ротором асинхронный электродвигатель.

Типоразмер двигателя по европейскому стандарту DIN, устанавливаемого в электроагрегат, 180L4.

Взрывозащищенные электродвигатели для монтажа в насосные агрегаты не предусмотрены.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Max. кпд
%
KRL 150-250/269-4/22 280
140-320
19,2
23,5-17,5
22*1450 83,2

Максимальное давление на входе - 7,34 бар.
Максимальный КПД насосного агрегата - 83,2%.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².

Консольный моноблочный центробежный насос KRL 150-250/269-4/22 с патрубками в линию оснащается только сертифицированным электроприводом.

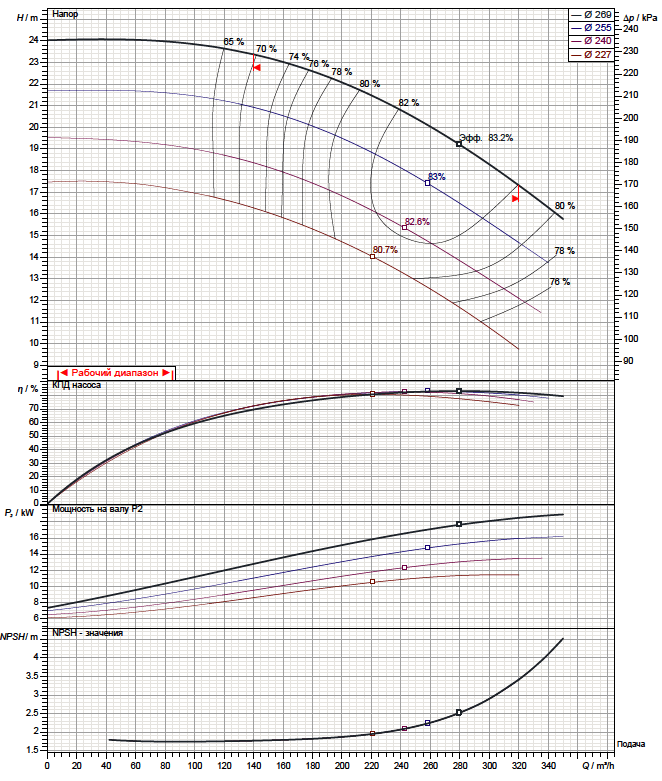

Рабочие характеристики насоса

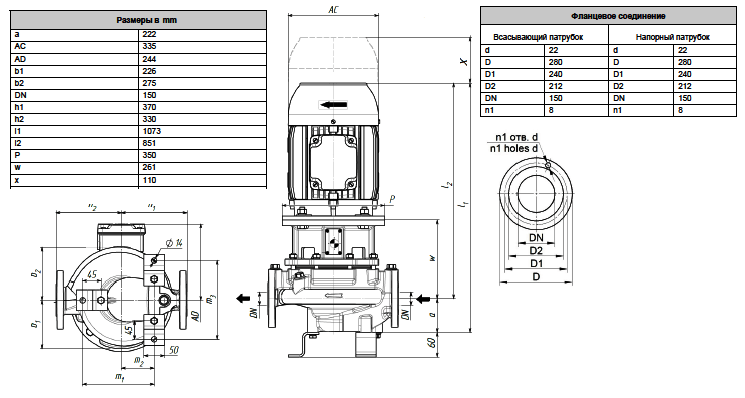

Габаритный чертеж насоса

Габаритно-присоединительные размеры насосного агрегата
