Характеристики KRL 200-250/220-4/15

Кордис KRL 200-250/220-4/15 - технические и рабочие характеристики насоса Kordis.
Насос, по устройству, центробежный с патрубками в линию моноблочный вертикальной конструкции, перекачивающий техническую воду и неагрессивные жидкие среды, схожие с водой по химической активности, вязкости и плотности.

Условное обозначение
KRL 200-250/220-4/15 УХЛ3.1, где
- KRL: консольный моноблочный с патрубками в линию вертикальный;
- 200: диаметр входного и напорного патрубка, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 220: диаметр фактический рабочего колеса, мм;
- 4: число полюсов электрического двигателя;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В качестве привода в насосном агрегате типа KRL 200-250/220-4/15 Kordis используется асинхронный с короткозамкнутым ротором общепромышленного исполнения электродвигатель 160L4, что соответствует, по норме европейского стандарта DIN, мощности 15 квт.

Взрывозащищенные электродвигатели в комплектации насосных агрегатов Кордис данной модификации не участвуют.

Электроподключение
- переменный ток трехфазный;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное давление на входе в насос - 13,9 бар.
Рабочее давление для фланцевых патрубков, max - 16 кгс/см².
Ток электронасосного агрегата -31,1А.

В вертикальный с патрубками в линию моноблочный центробежный насос марки KRL 200-250/220-4/15, для обеспечения привода, должен монтироваться только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

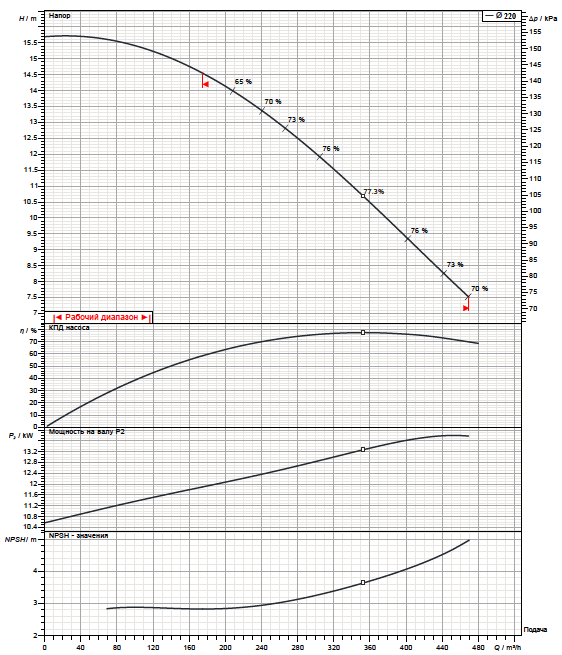

Рабочие характеристики насоса

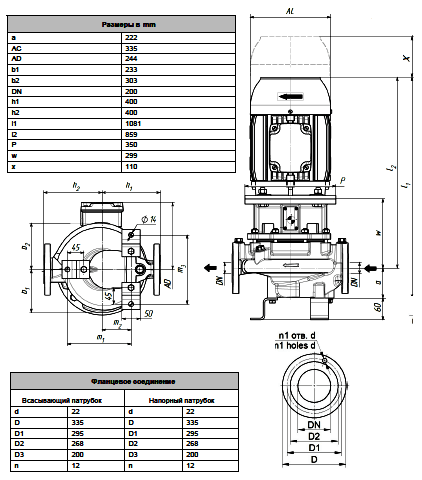

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
