Характеристики KRL 200-250/250-4/22

KRL 200-250/250-4/22 Kordis (Кордис) - технические и рабочие характеристики насоса.
По устройству - консольной конструкции вертикальный с патрубками в линию моноблочный центробежный насос, перекачивающий воду и жидкости, схожие с водой по вязкости, плотности и химической активности.

Условное обозначение
KRL 200-250/250-4/22 УХЛ3.1, где
- KRL: консольный моноблочный с патрубками в линию вертикальный;
- 200: диаметр патрубков на входе и выходе, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 250: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электрического привода;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосный агрегат Kordis (Кордис) KRL 200-250/250-4/22, для осуществления привода насоса, монтируется трехфазный общепромышленного назначения асинхронный электродвигатель, типоразмер привода 180L4 (22 квт по нормам DIN).

В оснащении приводами насосных электроагрегатов взрывозащищенные электродвигатели не используются.

Электроснабжение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное входное давление в насос - 7,77 бар.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².
КПД максимальный электроагрегата - 79,8%.

В насос моноблочный центробежный вертикальной конструкции с патрубками в линию KRL 200-250/250-4/22, для привода агрегата, должен устанавливаться асинхронный общепромышленный сертифицированный электродвигатель.

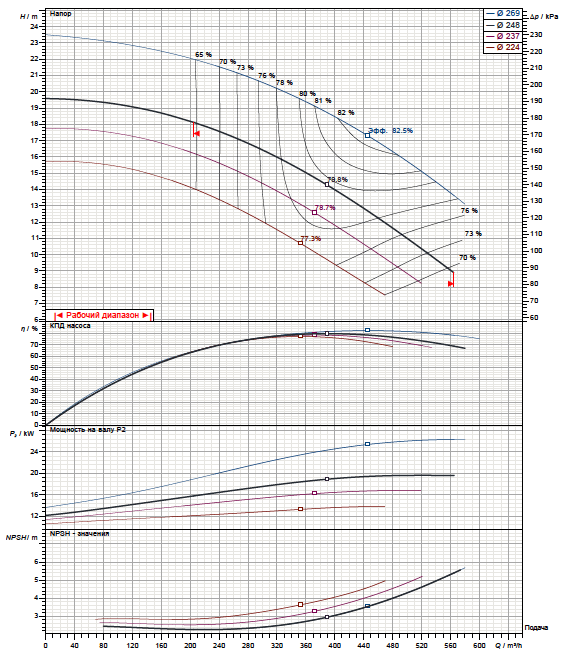

Рабочие характеристики насоса

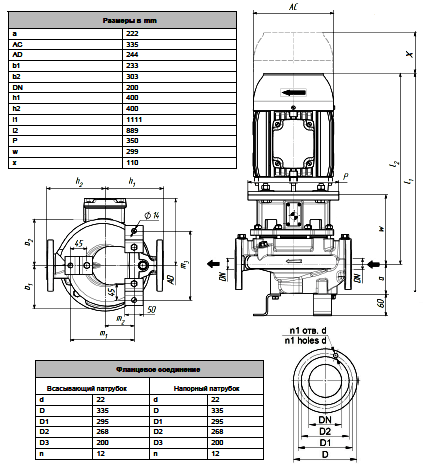

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
