Характеристики KRL 200-250/269-4/30

Технические характеристики KRL 200-250/269-4/30 Kordis (Кордис).
Вертикальный центробежный консольно-моноблочный насос Kordis с патрубками в линию для перекачки воды и жидкостей, сходных по химической активности, плотности и вязкости с водой.

Условное обозначение
KRL 200-250/269-4/30 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальный;
- 200: диаметр входного и выходного патрубка насоса, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 269: диаметр рабочего колеса фактический, мм;
- 4: число полюсов в электроприводе;
- 30: мощность приводного двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для установки в электронасос типа KRL 200-250/269-4/30 Kordis (Кордис) привода используется общепромышленный электродвигатель, изготовленный по общеевропейскому стандарту DIN.
Габарит привода - с короткозамкнутым ротором трехфазный асинхронный электродвигатель.

По европейскому стандарту DIN марка электрического двигателя, монтируемого в электронасосный агрегат - 200L4.

Для комплектации электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное давление на входе - 7,40 бар.
Максимальный КПД у электронасосного агрегата - 82,5%.
Максимальное рабочее давление для Фланцевых патрубков - 16 кгс/см².

KRL 200-250/269-4/30 консольный моноблочный с патрубками в линию центробежный насос должен комплектоваться только сертифицированным электроприводом.

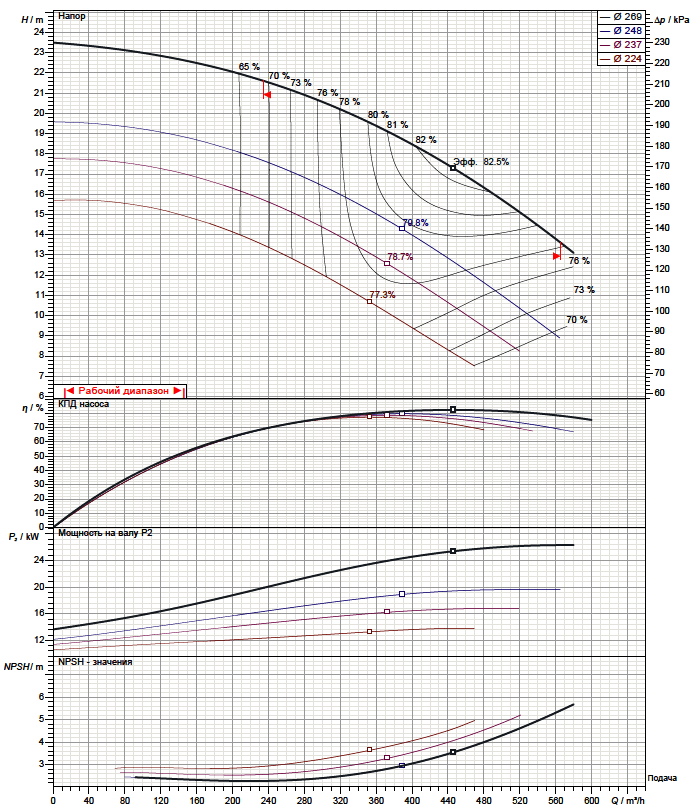

Рабочие характеристики насоса

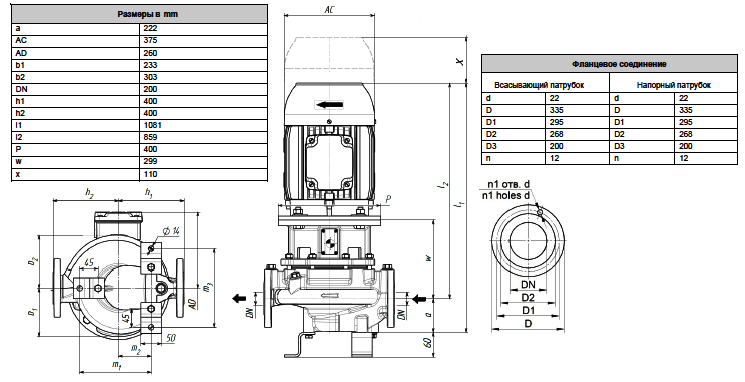

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
