Характеристики KRL 32-160/136-2/2.2

KRL 32-160/136-2/2.2 Кордис - технические, рабочие характеристики.
Консольный центробежный вертикальный моноблочной конструкции с патрубками в линию насос типа Kordis, предназначенный для перекачки технической воды и неагрессивных жидкостей, схожих с водой по химической активности, плотности и вязкости.

Условное обозначение
KRL 32-160/136-2/2.2 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками в линию;
- 32: диаметр входного и выходного патрубков, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 136: фактический диаметр рабочего колеса, мм;
- 2: число полюсов электрического привода;
- 2,2: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, обеспечивающий привод электронасоса KRL 32-160/136-2/2.2 Кордис - общепромышленный асинхронный с короткозамкнутым ротором трехфазный типоразмером 90L2, (2.2 квт), в соответствии с требованиями CENELEC и нормами DIN.

Взрывозащищенные электродвигатели, в оснащении электроприводами насосов Kordis для перекачивания воды , не используются.

Электроподключение
- переменный трехфазный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока насосного электроагрегата 4,6А.
Патрубки фланцевые рассчитаны на давление в 16 кгс/см².
Максимальное давление на входе в насос 13,3 бар.

В моноблочный с вертикальным валом консольный с патрубками в линию центробежный насос типа KRL 32-160/136-2/2.2 должен устанавливаться только трехфазный сертифицированный общепромышленный асинхронный электродвигатель.

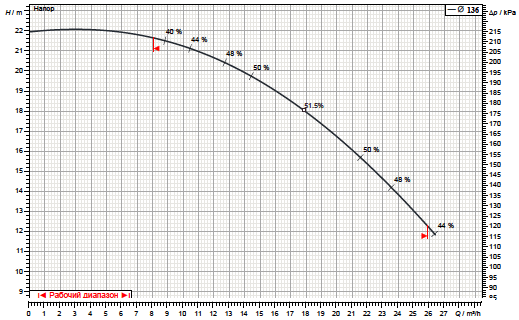

Рабочие характеристики насоса

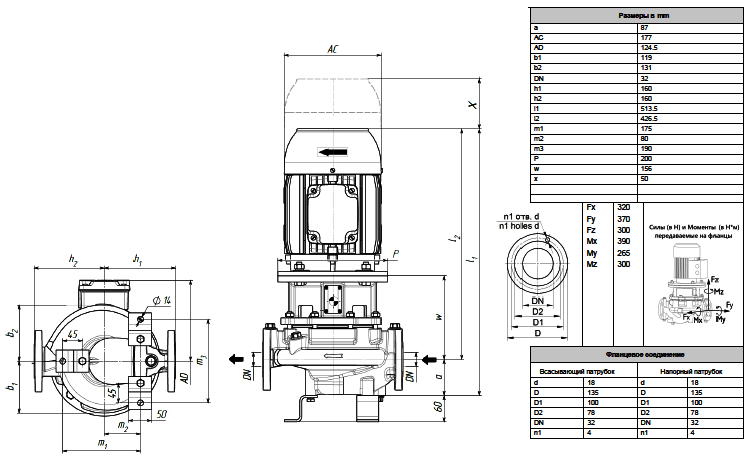

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
