Характеристики KRL 32-160/161-2/4

Kordis (Кордис) KRL 32-160/161-2/4 - технические и рабочие характеристики насоса.
По устройству - консольной конструкции вертикальный с патрубками в линию моноблочный центробежный насос, перекачивающий воду и другие неагрессивные жидкости, сходные с водой по свойствам - химической активности, вязкости, плотности.

Условное обозначение
KRL 32-160/161-2/4 УХЛ3.1, где
- KRL: консольный моноблочный с патрубками в линию вертикальный;
- 32: диаметр патрубков на входе и выходе, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 176: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электрического двигателя;
- 4: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для оснащения приводом насоса типа Kordis (Кордис) KRL 32-160/161-2/4 в насосный агрегат монтируется трехфазный асинхронный электродвигатель с короткозамкнутым ротором и общепромышленного исполнения, марка двигателя 112M2, мощность 4 квт (по норме DIN).

Взрывозащищенные электродвигатели для комплектации насосных агрегатов не предусмотрены.

Электроснабжение
- переменный трехфазный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата 53,1%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Входное давление в насос, max - 12,35 бар..

В вертикальный центробежный насос с патрубками в линию KRL 32-160/161-2/4 должен монтироваться только асинхронный общепромышленный сертифицированный электродвигатель.

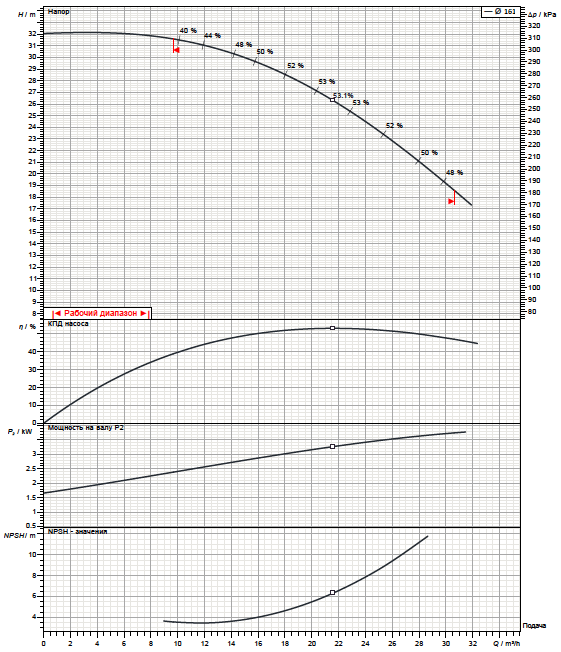

Рабочие характеристики насоса

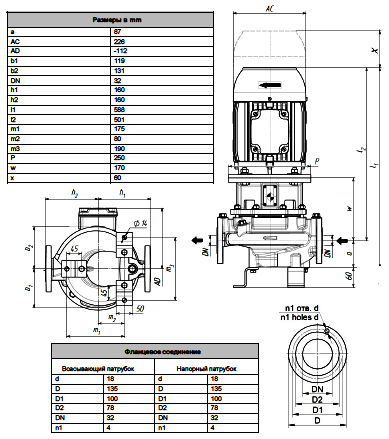

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
