Характеристики KRL 32-200/192-2/7.5

KRL 32-200/192-2/7.5 Kordis (Кордис) - рабочие и технические характеристики насоса.
Моноблочный вертикальный с патрубками в линию центробежный насос перекачивает воду и неагрессивные жидкие среды, сходные с водой по плотности, вязкости и химической активности.

Условное обозначение
KRL 32-200/192-2/7.5 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный в линию;
- 32: диаметр входящего и напорного патрубков, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 192: диаметр рабочего колеса фактический, мм;
- 2: количество полюсов электродвигателя;
- 7.5: мощность приводного электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосный агрегат KRL 32-200/209-2/11 Kordis (Кордис), для осуществления привода насоса, устанавливается трехфазный общепромышленный асинхронный электродвигатель, отвечающий требованиям CENECEC и нормам общеевропейского стандарта DIN.
Типоразмер насосного привода - асинхронный с короткозамкнутым ротором электродвигатель, в соответствии с нормой DIN, 132SB2 (мощность 7,5 квт, обороты - 2900 в минуту).

В комплектации электроагрегатов взрывозащищенные электродвигатели не участвуют.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное давление на входе в насос - 10,88 бар.
КПД электроагрегата максимальный - 52,5%.
Рабочее давление для фланцевых патрубков, max - 16 кгс/см².

В центробежный вертикальный моноблочный с патрубками в линию насос типа KRL 32-200/192-2/7.5 должен устанавливаться только асинхронный общепромышленный сертифицированный электродвигатель.

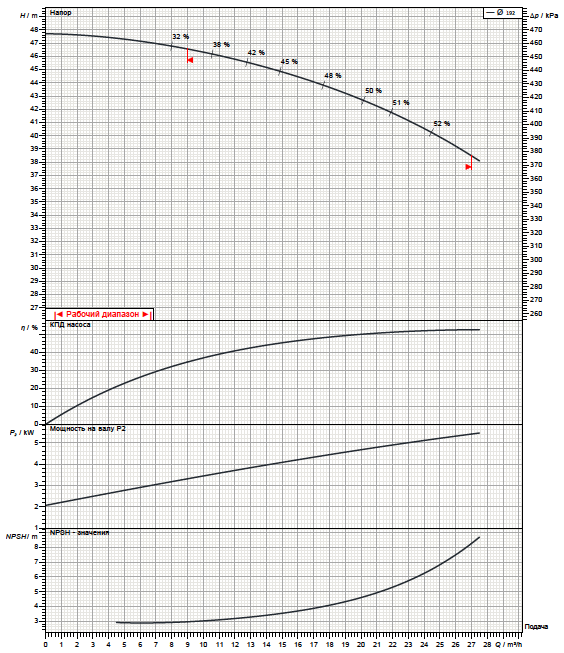

Рабочие характеристики насоса

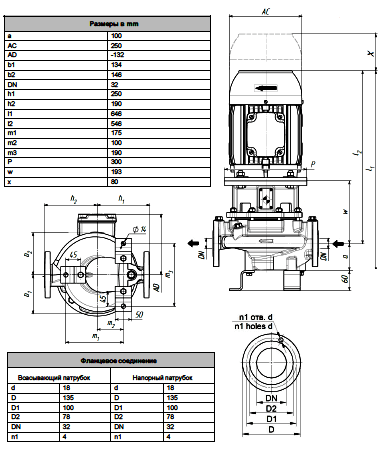

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
