Характеристики KRL 40-160/136-2/2.2

Кордис (Kordis) KRL 40-160/136-2/2.2 - технические и рабочие характеристики насоса.
По устройству - моноблочный вертикальный консольный с патрубками в линию центробежный насос, перекачивающий воду и различные неагрессивные жидкости, схожие с водой по основным физико-химическим свойствам (вязкости, плотности и химической активности).

Условное обозначение
KRL 40-160/136-2/2.2 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками "в линию";
- 40: диаметр входящего и выходящего патрубков, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 176: диаметр рабочего колеса фактический, мм;
- 2: количество полюсов электродвигателя;
- 2.2: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В качестве электрического двигателя, обеспечивающего привод насоса KRL 40-160/136-2/2.2 Kordis (Кордис), в агрегат монтируется - асинхронный трехфазный электродвигатель с короткозамкнутым ротором общепромышленного назначения типоразмером, по нормам европейского стандарта DIN, 90L2 (мощностью, 2,2 квт).

Для монтажа в электронасосные агрегаты взрывозащищенные электродвигатели не используются.

Электропитание
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Рабочее давление для фланцевых патрубков - 16 кгс/см².
Максимальное КПД электронасосного агрегата - 49,1%.
Давление на входе максимально - 7,52 бар.

Для установки в центробежный моноблочный с вертикальным валом и с патрубками в линию насос марки KRL 40-160/136-2/2.2 должен использоваться только сертифицированный асинхронный электродвигатель.

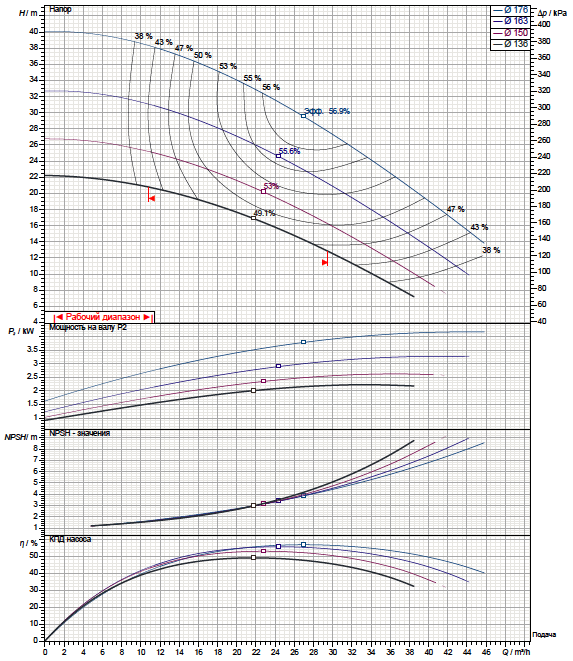

Рабочие характеристики насоса

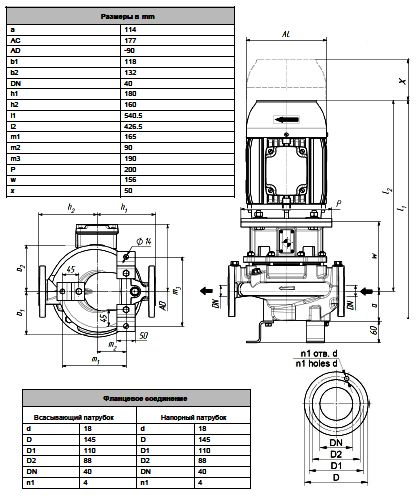

Габаритный чертеж насоса

Габаритные и присоединительные размеры насосного агрегата
