Характеристики KRL 40-160-136/4/0.25

KRL 40-160-136/4/0.25 Кордис - напорные и технические характеристики.
С патрубками в линию консольный центробежный с вертикальным валом моноблочный насос, предназначенный для перекачивания воды и жидкостей с неагрессивными свойствами, схожих с водой по своим свойствам - плотности, вязкости, химической активности.

Условное обозначение
KRL 40-160-136/4/0.25 УХЛ3.1, где
- KRL: консольный моноблочный с патрубками в линию вертикальный;
- 40: диаметр патрубков входного и выходного, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 136: диаметр фактический рабочего колеса, мм;
- 4: число полюсов приводного двигателя;
-0.25: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Асинхронный электродвигатель, монтируемый в электронасос KRL 40-160-136/4/0.25 Кордис для обеспечения электропривода насоса - с короткозамкнутым ротором трехфазный общепромышленный, в соответствии с требованиями европейского стандарта DIN, типоразмером 71A4 (0,25 квт).

В оснащении электроагрегатов Kordis, перекачивающих техническую воду, взрывозащищенные электродвигатели не применяются.

Электроподключение
-трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока насосного электроагрегата - 0,8А.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².
Максимальное давление на входе в насос - 14,94 бар.

В моноблочный центробежный насос с патрубками в линию и с вертикальным валом KRL 40-160-136/4/0.25 должен монтироваться только общепромышленный сертифицированный трехфазный электродвигатель.

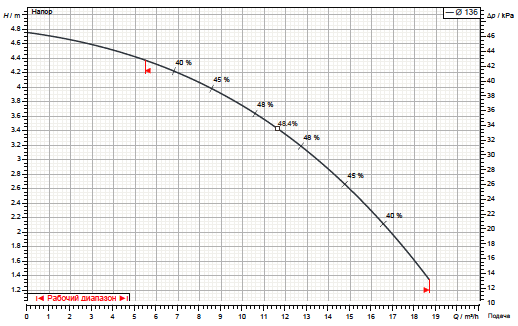

Напорные характеристики насоса

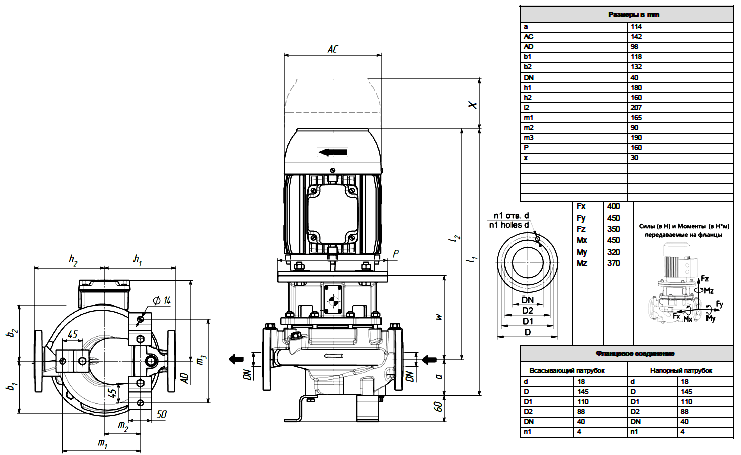

Габаритный чертеж насоса

Габаритные и присоединительные размеры насосного агрегата
