Характеристики KRL 40-250/238-2/11

Kordis KRL 40-250/238-2/11 - рабочие и технические характеристики.
Насос - моноблочный с вертикальным валом, центробежный с патрубками в линию, перекачивающий воду и неагрессивные жидкости, имеющие сходные физико-химические свойства с водой (вязкость, плотность и химическая активность).

Условное обозначение
KRL 40-250/238-2/11 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками в линию;
- 40: диаметр входящего и напорного патрубка, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 238: диаметр рабочего колеса фактический, мм;
- 2: количество полюсов электрического двигателя;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Обеспечивает привод насосного агрегата KRL 40-250/238-2/11 - асинхронный с короткозамкнутым ротором общепромышленного исполнения электродвигатель марки 160MA2 (11 квт), отвечающий требованиям CENELEC и нормам европейского стандарта DIN.

Взрывозащищенные электродвигатели для комплектации данного типа агрегата Кордис не используются.

Электроподключение
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата - 48,7%.
Давление на входе в насос, max - 8,12 бар.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².

В вертикальный моноблочный консольного типа с патрубками в линию центробежный насос марки KRL 40-250/238-2/11 должен устанавливаться только сертифицированный асинхронный электродвигатель.

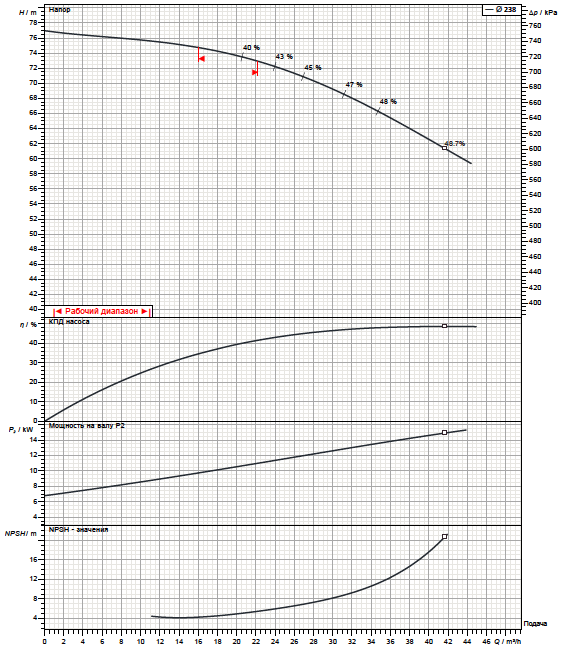

Рабочие характеристики насоса

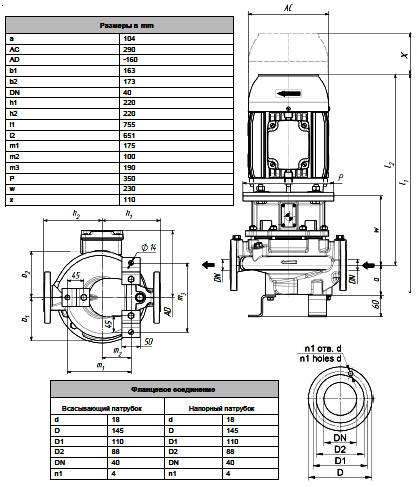

Габаритный чертеж насоса

Габаритные и присоединительные размеры насосного агрегата
