Характеристики KRL 50-160/128-2/4

Kordis KRL 50-160/128-2/4 - технические и рабочие характеристики насоса Кордис.
По устройству -центробежный консольной конструкции вертикальный с патрубками в линию насос, перекачивающий воду и различные неагрессивные жидкости, сходные с водой по следующим параметрам: плотности, вязкости и химической активности.

Условное обозначение
KRL 50-160/128-2/4 УХЛ3.1, где
- KRL: консольный моноблочный с патрубками в линию вертикальный;
- 50: диаметр входящего и напорного патрубка, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 128: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электропривода;
- 4: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насос марки KRL 50-160/128-2/4 Kordis, в качестве привода, монтируется асинхронный с короткозамкнутым ротором общепромышленного исполнения электродвигатель, типоразмером 112M2 (мощностью 4 квт), полностью соответствующий нормам европейского стандарта DIN.

В оснащении насосов электроприводами взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Кордис

Патрубки фланцевые, рассчитанные на давление до 16 кгс/см².
Максимальный КПД электронасосного агрегата - 64,9%.
Давление на входе в насос - 13,2 бар.

В вертикальный моноблочный с патрубками в линию центробежный насос типа KRL 50-160/128-2/4 должен устанавливаться только трехфазный сертифицированный асинхронный электродвигатель.

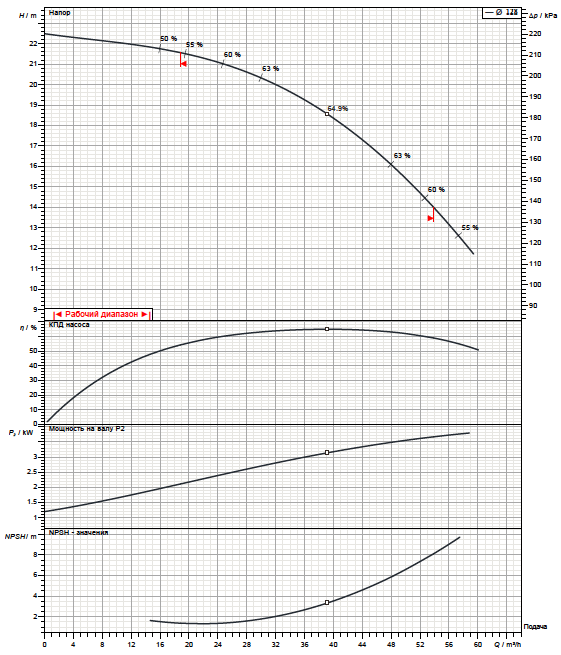

Рабочие характеристики насоса

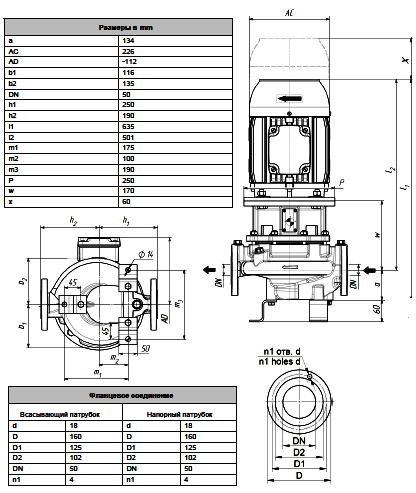

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
