Характеристики KRL 50-160/174-4/1.1
KRL 50-160/174-4/1.1 Kordis (Кордис) - рабочие, технические характеристики.
Вертикальный центробежный с патрубками в линию консольный моноблочной конструкции насос, предназначенный для перекачивания воды и нейтральных жидкостей, имеющих сходство с водой по вязкости, плотности и химической активности.
Условное обозначение электроагрегата
KRL 50-160/174-4/1.1 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками "в линию";
- 50 диаметр входного и напорного патрубков насоса, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 174: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электропривода;
- 1.1: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.
Асинхронный электродвигатель, осуществляющий привод электронасосного агрегата KRL 50-160/174-4/1.1 Kordis (Кордис) - с короткозамкнутым ротором и соответствующий европейскому стандарту DIN и требованиям CENELEC.
Электродвигатель в электронасосном агрегате - общепромышленного исполнения трехфазный.
Типоразмер электрического привода в насосном агрегате, по европейскому стандарту DIN, 90S4.
Взрывозащищенные электродвигатели для монтажа в электроагрегаты не предусмотрены.
Электроснабжение насоса
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.
Таблица 1: Технические характеристики насосов Kordis (Кордис)
Марка | Подача/ (диапазон)
|
Напор/ (диапазон) м |
Двигатель квт/об/мин |
Max. кпд % |
KRL 50-160/174-4/1.1 | 26 11,75-37,21 |
8,3 9,65-6,15 |
1,1*1420 | 65 |
Максимальное давление на входе - 8,67 бар.
КПД насосного агрегата максимальное - 65%.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².
Консольный вертикальный с патрубками в линию моноблочный центробежный насос KRL 50-160/174-4/1.1 комплектуется только сертифицированным электродвигателем.

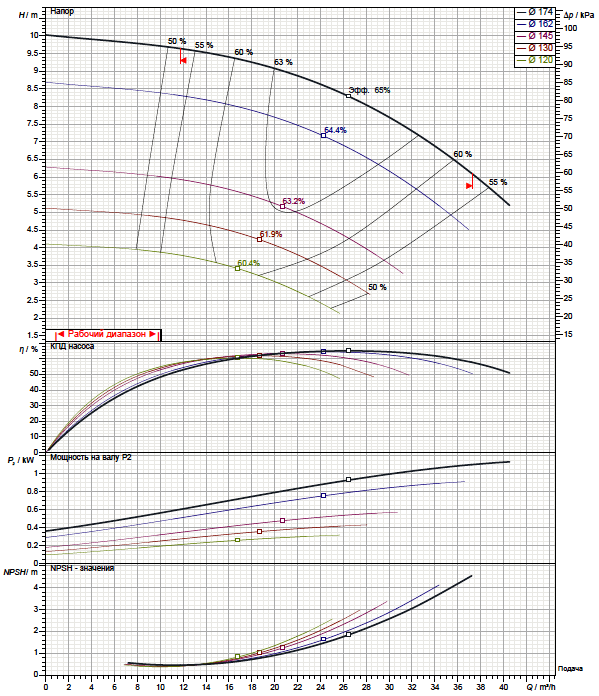

Рабочие характеристики насоса ![]() |

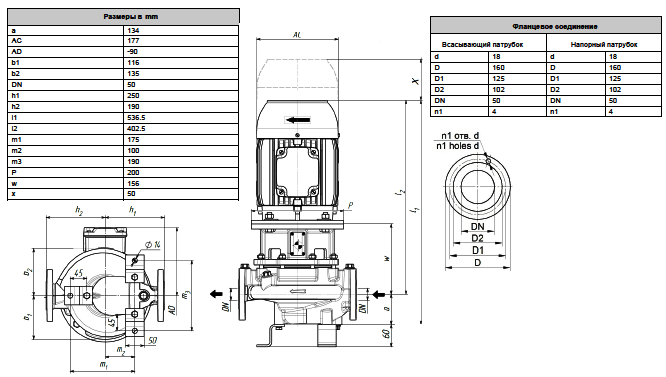

Габаритный чертеж насоса ![]() |
Габаритные и присоединительные размеры насосного агрегата ![]() |
