Характеристики KRL 50-250/200-4/1.1

KRL 50-250/200-4/1.1 Кордис - технические и рабочие характеристики.
Насос типа Kordis по своим свойствам - центробежный консольного типа с патрубками в линию моноблочный вертикальный, перекачивающий воду и различные неагрессивные жидкие среды, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение насосного агрегата
KRL 50-250/200-4/1.1 УХЛ3.1, где
- KRL: консольный моноблочный, патрубки в линию, вертикальный;
- 50: диаметр патрубка на входе и выходе, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 200: диаметр фактический рабочего колеса, мм;
- 4: число полюсов электрического двигателя;
- 1.1: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Привод электронасоса KRL 50-250/200-4/1.1 Kordis обеспечивает трехфазный общепромышленного исполнения асинхронный электродвигатель типа 90S4 (1,1 квт, 1420 оборотов в минуту), полностью соответствующий нормам общеевропейского стандарта DIN.

Для комплектации данной модификации насосных агрегатов Кордис взрывозащищенные электродвигатели не предусмотрены.

Электроподключение
- трехфазный ток переменный;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальное давление на входе в насос - 14,11 бар.
Рабочее давление для фланцевых патрубков, max- 16 кгс/см²
Максимальное КПД насосного агрегата - 54,8%.

В моноблочный вертикальный центробежный насос с патрубками в линию KRL 50-250/200-4/1.1 должен монтироваться только асинхронный сертифицированный электродвигатель.

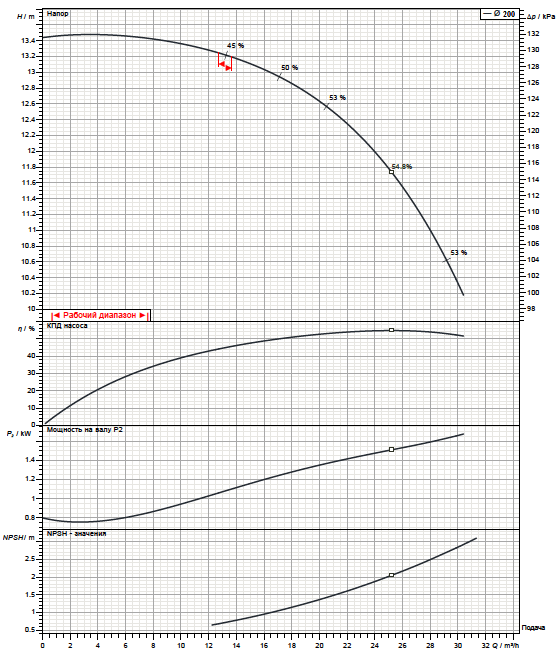

Рабочие характеристики насоса

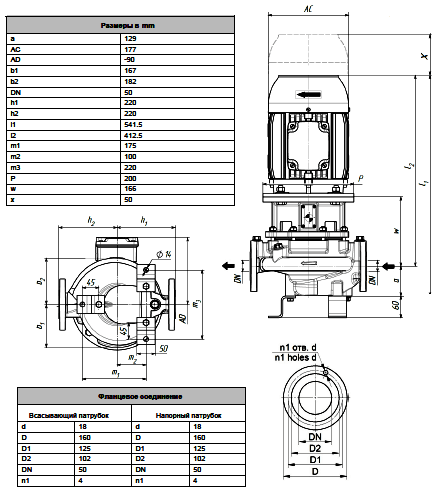

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
