Характеристики KRL 50-250/260-4/3

KRL 50-250/260-4/3 Kordis Технические, рабочие характеристики KRL 50-250/260-4/3 Kordis (Кордис).
Конструктивно - консольный моноблочный с патрубками в линию центробежный насос Kordis вертикальной конструкции для перекачивания воды и нейтральных жидкостей, схожих по вязкости, плотности и химической активности, с водой.

Условное обозначение насосного агрегата
KRL 50-250/260-4/3 УХЛ3.1, где
- KRL: консольный моноблочный "в линию" вертикальный;
- 50: диаметр входящего и напорного патрубков, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 260: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электродвигателя;
- 3: мощность приводного двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для оснащения насосного электроагрегата типа KRL 50-250/260-4/3 Kordis (Кордис) приводом используется трехфазный электродвигатель, отвечающий нормам общеевропейского стандарта DIN.
Электрический двигатель, устанавливаемый в агрегат - с короткозамкнутым ротором общепромышленного назначения асинхронный электродвигатель.

Типоразмер электродвигателя, монтируемого в электронасосный агрегат, по нормам европейского стандарта DIN - 100LB4.

Для монтажа в электронасосные агрегаты не предусматриваются взрывозащищенные электродвигатели.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Max. кпд
%
KRL 50-250/260-4/3 33
16,53-37,92
20
23-17
3*1410 57,5

Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см²
Давление на входе максимальное - 7,45 бар.
Максимальное КПД электронасоса - 57,5%.

С патрубками в линию консольно-моноблочный центробежный насос KRL 50-250/260-4/3 оснащается только сертифицированным электродвигателем.

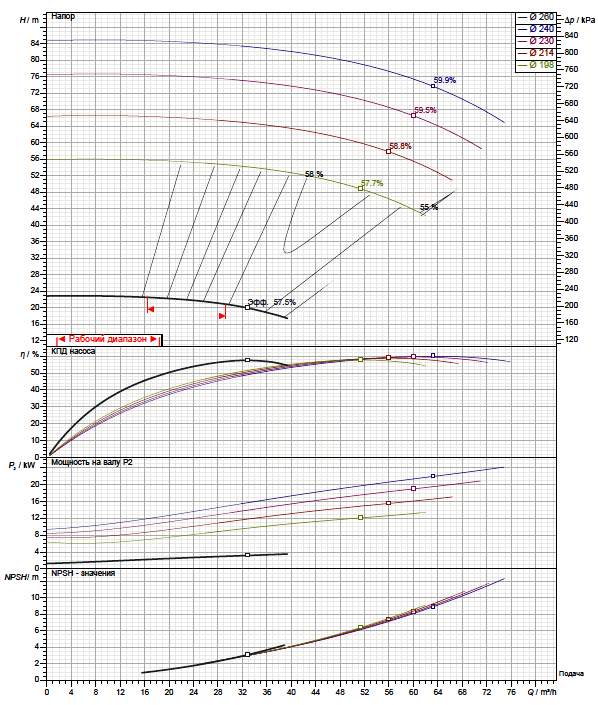

Рабочие характеристики насоса

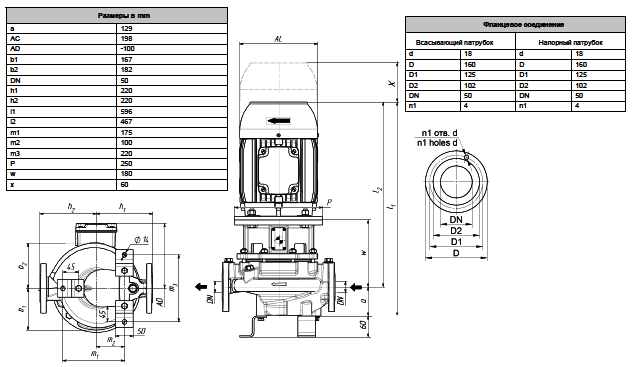

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
