Характеристики KRL 80-160/145-2/7.5

Kordis KRL 80-160/145-2/7.5 - рабочие и технические характеристики насоса Кордис.
По устройству центробежный насос с вертикальным валом консольный с патрубками в линию моноблочной конструкции, перекачивающий воду и различные жидкости, сходные с водой по основным физико-химическим показателям - вязкости, плотности и химической активности.

Условное обозначение
KRL 80-160/145-2/7.5 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный патрубки в линию;
- 80: диаметр входного и выходного патрубка, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 145: диаметр рабочего колеса фактический, мм;
- 2: количество полюсов электрического двигателя;
- 7.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электронасосный агрегат типа Kordis KRL 80-160/145-2/7.5 устанавливается трехфазный общепромышленный асинхронный электродвигатель с короткозамкнутым ротором, отвечающий требованиям общеевропейского стандарта DIN.
Типоразмер электропривода - 132SB2 (7,5 квт, обороты 2900 в минуту).

В комплектации насосных агрегатов приводом взрывозащищенные электродвигатели не участвуют.

Электроподключение
- переменный трехфазный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Кордис (Kordis)

Сила тока электронасосного агрегата 14,3А.
Фланцевые патрубки, рассчитанные на рабочее давление не более 16 кгс/см².
Давление на входе в насос максимальный 12,64 бар.

В консольного типа моноблочный вертикальный с патрубками в линию насос марки KRL 80-160/145-2/7.5 должен устанавливаться только асинхронный сертифицированный электродвигатель.

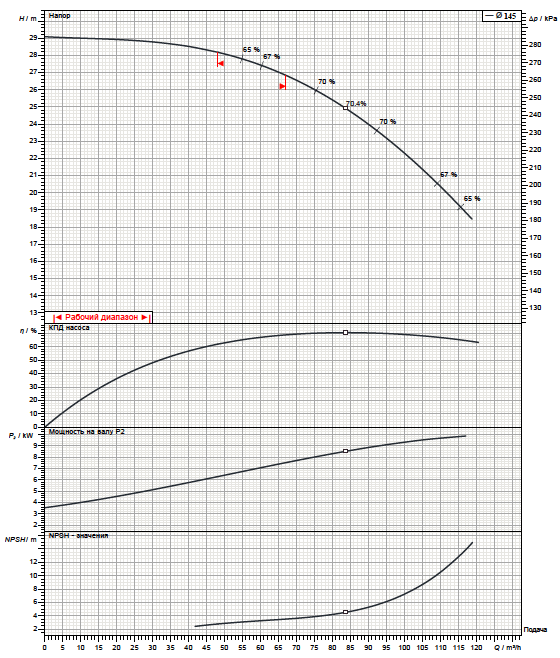

Рабочие характеристики насоса

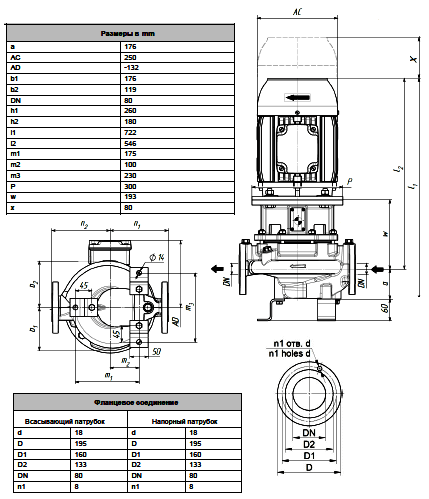

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
