Характеристики KRL 80-160/145-4/1.1

KRL 80-160/145-4/1.1 Kordis - технические и рабочие характеристики.
Предназначенный для перекачивания технической воды и жидких неагрессивных сред, сходных с водой по химической активности, плотности и вязкости консольный центробежный вертикальный насос Кордис с вертикальным валом.

Условное обозначение
KRL 80-160/145-4/1.1 УХЛ3.1, где
- KRL: консольный вертикальный патрубки в линию моноблочный;
- 80: диаметр патрубков на входе в насос и выходе, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 145: диаметр фактический рабочего колеса, мм;
- 4: число полюсов приводного двигателя;
- 1,1: номинальная мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Обеспечивающий привод насоса KRL 80-160/145-4/1.1 Kordis электродвигатель общепромышленного исполнения трехфазный с короткозамкнутым ротором и типоразмером, в соответствии с нормами европейского стандарта DIN и требованиями CENELEC, 90S4 (1.1 квт).

Взрывозащищенные электродвигатели не используются при монтаже насосных агрегатов Кордис, перекачивающих воду.

Электроснабжение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Кордис (Kordis)

КПД насосного электроагрегата 67,8%.
Максимальное давление на входе в насос 14,73 бар.
Фланцевые патрубки рассчитаны на рабочее давление до 16 кгс/см².

В вертикальный консольный с патрубками в линии моноблочный центробежный насос марки KRL 80-160/145-4/1.1 может монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

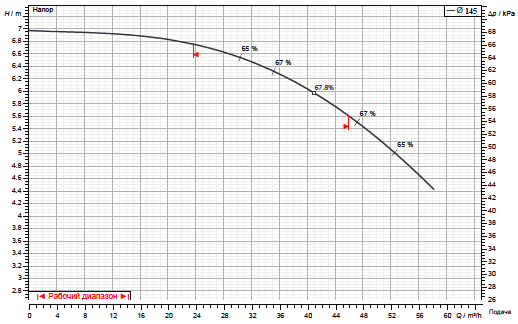

Рабочие характеристики насоса

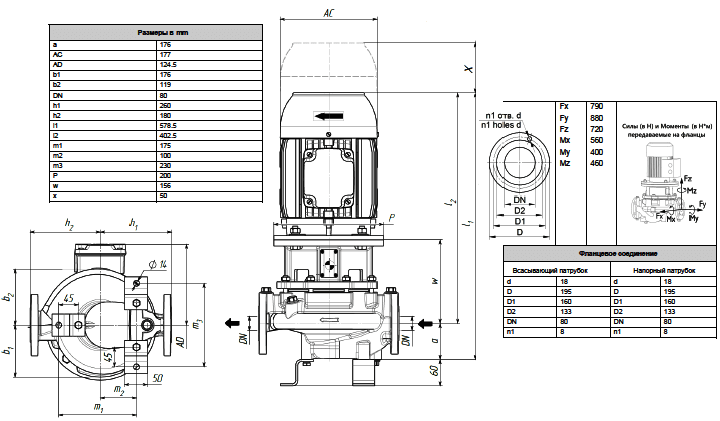

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
