Характеристики KRL 80-160/174-4/2.2

KRL 80-160/174-4/2.2 Kordis Насос KRL 80-160/174-4/2.2 Kordis (Кордис) - технические и рабочие характеристики.
По конструкции - насос консольный моноблочный с патрубками в линию вертикальный для подачи воды и неагрессивных жидких сред, имеющих схожесть с водой по химической активности, вязкости, плотности.

Условное обозначение насосного агрегата
KRL 80-160/174-4/2.2 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный "в линию";
- 80: диаметр входящего и напорного патрубков, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 2.2: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосном агрегате KRL 80-160/174-4/2.2 Kordis (Кордис), в качестве привода, устанавливается электродвигатель, отвечающий нормам общеевропейского стандарта DIN, трехфазный с короткозамкнутым ротором асинхронный электродвигатель.
Типоразмер электропривода в насосном агрегате - 100LA4 ( по европейскому стандарту DIN).

Для комплектации электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KRL 80-160/174-4/2.2 49
25,6-71
8,4
93,6-6,1
2,2*1430 1,7

Фланцевые патрубки, рассчитанные на рабочее давление не более 16 кгс/см².
Максимальный КПД электронасосного агрегата 69,4%.
ДКЗ (допускаемый кавитационный запас) до 1,7 м.

В центробежный насос KRL 80-160/174-4/2.2 должен устанавливаться только сертифицированный электродвигатель.

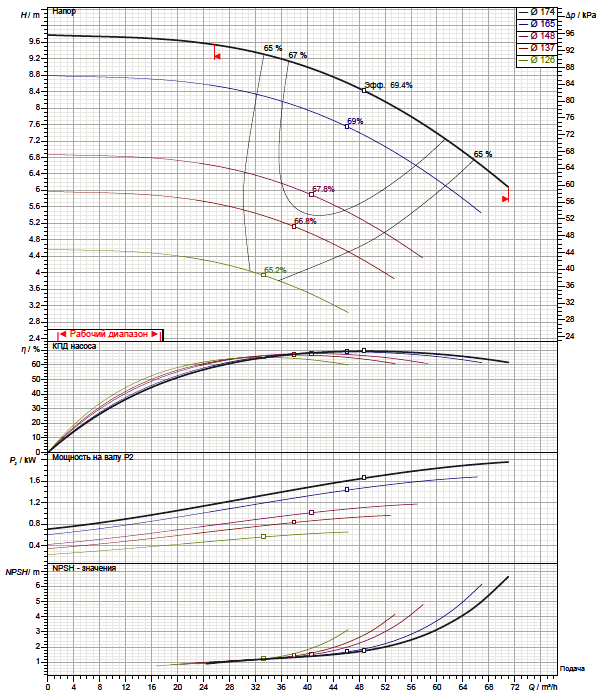

Рабочие характеристики насоса

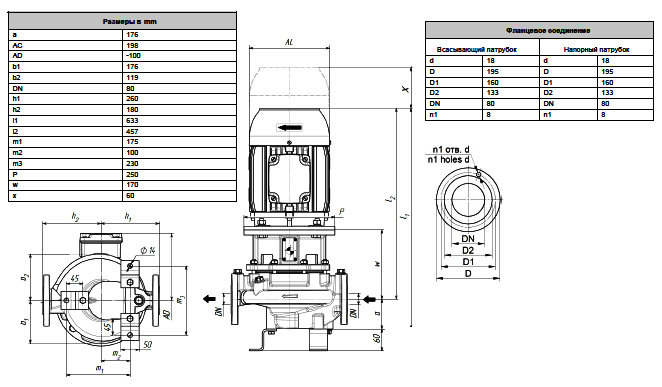

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
