Характеристики KRM 100-80-200/190-2/30

Технические характеристики насосов Kordis (Кордис) KRM 100-80-200/190-2/30.
Консольно-моноблочные насосы, предназначенные для перекачки воды и жидких сред, имеющие сходство, по основным характеристикам, с водой (химическая активность, плотность, вязкость).

Условное обозначение
KRM 100-80-200/190-2/30 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 100: диаметр входного патрубка, мм;
- 80: диаметр выходного патрубка, мм;
- 200: диаметр колеса рабочего номинальный, мм;
- 190: диаметр колеса рабочего фактический, мм;
- 2: число полюсов электропривода;
- 30: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосном агрегате, для обеспечения привода, в насос KRM 100-80-200/190-2/30 Kordis (Кордис) монтируется трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель.
Типоразмер электродвигателя в электронасосе, в соответствии с нормами европейского стандарта DIN, 200LA2.

Для установки в насосные агрегаты взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД агрегата электронасосного 82,9%.
Допускаемый кавитационный запас (ДКЗ) не выше 4,7 м.

В консольный одноступенчатый моноблочный центробежный насос типа KRM 100-80-200/190-2/30 может монтироваться только сертифицированный электродвигатель.

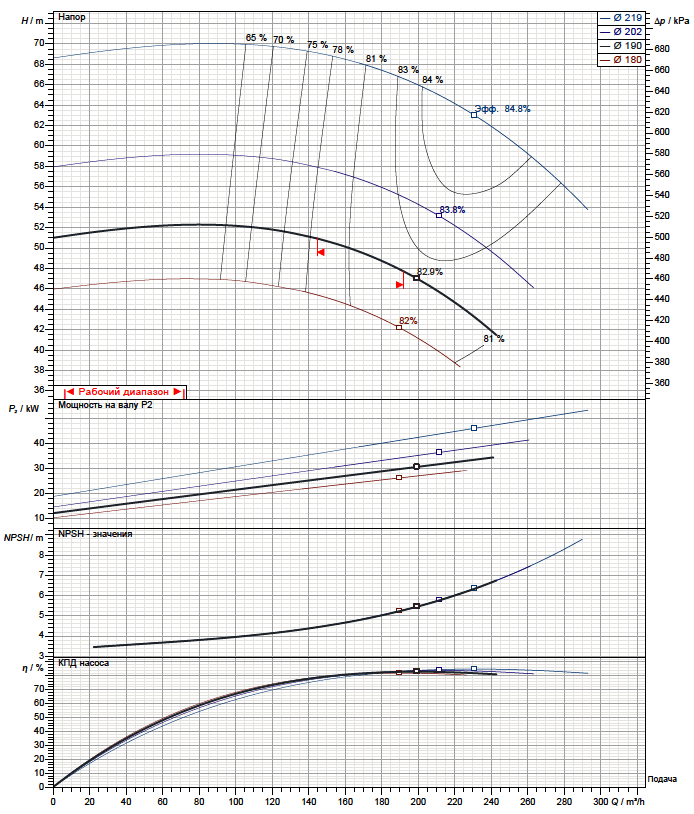

Рабочие характеристики насоса

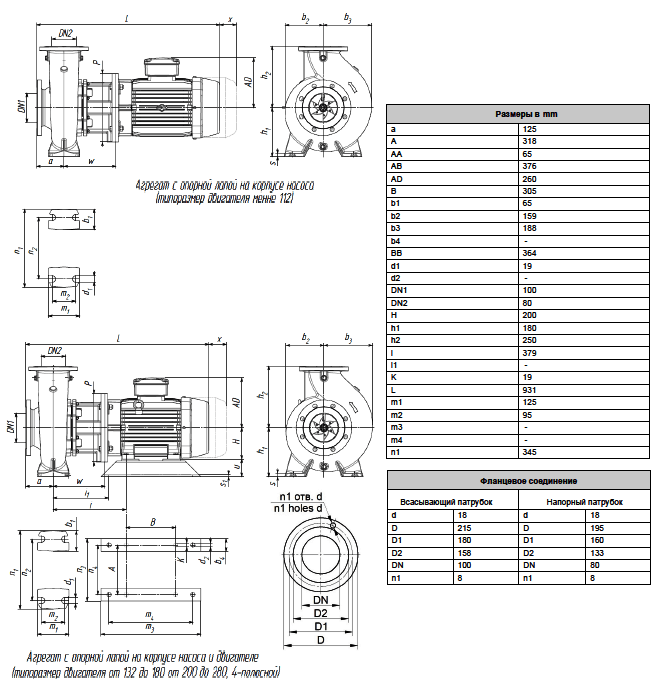

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
