Характеристики KRM 100-80-200/219-4/5.5

KRM 100-80-200/219-4/5.5 Кордис - технические, рабочие характеристики насоса.
Консольный с осевым входом моноблочный одноступенчатый центробежный насос Kordis для перекачивания воды и различных неагрессивных жидкостей, схожих с водой по физико-химическим параметрам (плотность, вязкость, химическая активность).

Условное обозначение
KRM 100-80-200/219-4/5.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 100: диаметр патрубка входящего, мм;
- 80: диаметр патрубка на выходе, мм;
- 200: номинальный диаметр колеса рабочего, мм;
- 219: фактический диаметр колеса рабочего, мм;
- 4: количество полюсов приводного двигателя;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В состав агрегата KRM 100-80-200/219-4/5.5 Кордис входит с короткозамкнутым ротором трехфазный общепромышленного исполнения асинхронный электродвигатель, осуществляющий привод насоса.
Тип электрического двигателя 132S4 (5,5 квт), что соответствует нормам европейского стандарта DIN.

Взрывозащищенные электродвигатели в комплектации приводами насосов Kordis, перекачивающих воду, не участвуют.

Электроснабжение
- ток переменный трехфазный;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный уровень КПД электронасоса 83,2%.
Сила тока электроагрегата - 10,9А.
Патрубки фланцевые рассчитаны на давление в 16 кгс/см².

В горизонтальный центробежный моноблочный одноступенчатый консольной конструкции насос KRM 100-80-200/219-4/5.5 должен монтироваться только трехфазный асинхронный сертифицированный общепромышленный электродвигатель.

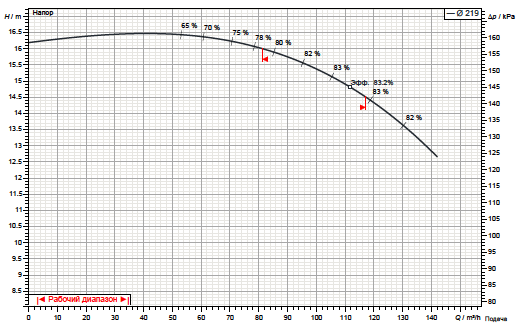

Рабочие характеристики насоса

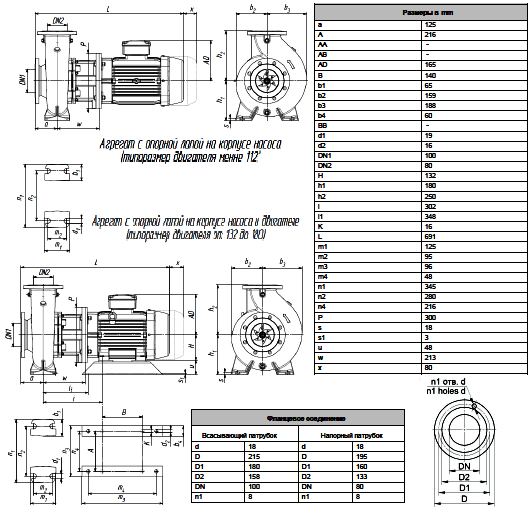

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
