Характеристики KRM 100-80-250/269-2/75

KRM 100-80-250/269-2/75 Кордис - технические, рабочие характеристики насоса.
С осевым входом консольный одноступенчатый горизонтальный моноблочный центробежный насос, перекачивающий воду и жидкости с неагрессивными свойствами, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KRM 100-80-250/269-2/75 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный насос;
- 100: диаметр патрубка на входе, мм;
- 80: диаметр патрубка на выходе, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 269: диаметр рабочего колеса фактический, мм;
- 2: число полюсов электропривода;
- 75: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Асинхронный электродвигатель, осуществляющий привод KRM 100-80-250/269-2/75 Кордис - общепромышленного назначения трехфазный с короткозамкнутым ротором типоразмера, в соответствии с нормами европейского стандарта DIN, 280S2 (75 квт).

В комплектации электронасосов Kordis, предназначенных для перекачки воды, взрывозащищенные электродвигатели не применяются.

Электроподключение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасоса - 78,9%.
Сила тока электронасоса 126А.
Фланцевые патрубки насоса рассчитаны на давление 16 кгс/см².

В одноступенчатый консольный центробежный горизонтальный моноблочный насос типа KRM 100-80-250/269-2/75 должен монтироваться только трехфазный общепромышленный сертифицированный электродвигатель.

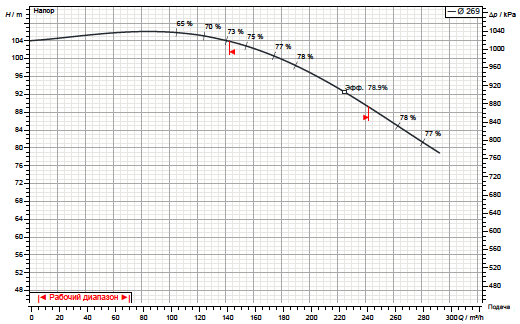

Рабочие характеристики насоса

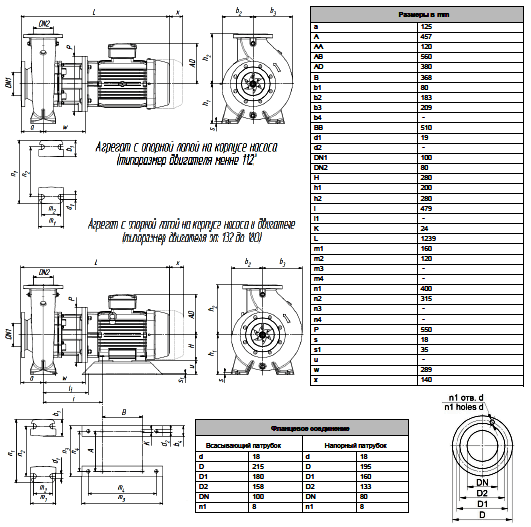

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
