Характеристики KRM 100-80-315/269-4/15

KRM 100-80-315/269-4/15 Кордис - характеристики насоса технические и рабочие.
Консольный горизонтальной конструкции одноступенчатый моноблочный центробежный насос типа Kordis, предназначенный для перекачивания воды и неагрессивных жидкостей, сходных с водой по химической активности, плотности и вязкости.

Условное обозначение
KRM 100-80-315/269-4/15 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 100: диаметр патрубка входного, мм;
- 80: диаметр выходного патрубка, мм;
- 315: диаметр номинальный рабочего колеса, мм;
- 269: диаметр фактический рабочего колеса, мм;
- 4: число полюсов приводного двигателя;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Общепромышленного назначения трехфазный электродвигатель с короткозамкнутым ротором, устанавливаемый в насосный агрегат KRM 100-80-315/269-4/15 Кордис, обеспечивает привод насоса.
Типоразмер электропривода в электроагрегате, в соответствии с нормами европейского стандарта DIN - 160L4.

В комплектации насосов Kordis для перекачивания технической воды взрывозащищенные электродвигатели не участвуют.

Электроснабжение
- ток трехфазный переменный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока электронасосного агрегата 31,1А.
Максимальный КПД электроагрегата насосного - 73,3%.
Фланцевые патрубки насоса рассчитаны на давление 16 кгс/см².

Монтируемый в консольный одноступенчатый центробежный насос горизонтального типа KRM 100-80-315/269-4/15 - общепромышленный трехфазный асинхронный электродвигатель должен пройти сертификацию.

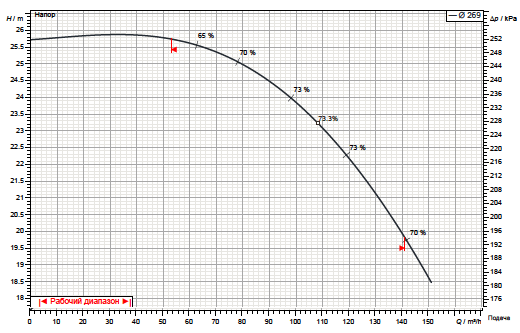

Рабочие характеристики насоса

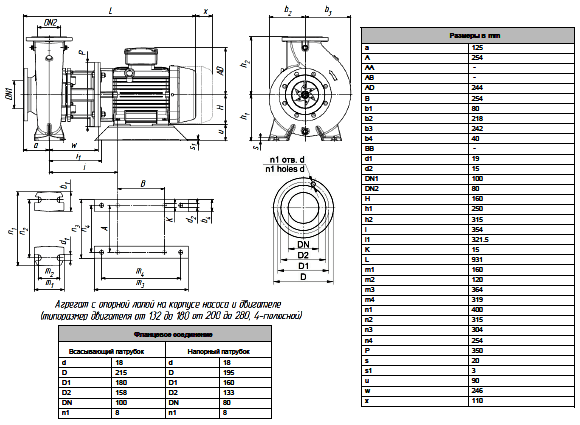

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
