Характеристики KRM 100-80-315/334-4/22

KRM 100-80-315/334-4/22 Kordis KRM 100-80-315/334-4/22 Kordis (Кордис) - технические характеристики.
Насос, по конструктивному устройству, консольный одноступенчатый моноблочный, перекачивающий воду и нейтральные жидкие среды, свойства которых (плотность, вязкость и химическая активность), имеют сходство с водой.

Условное обозначение
KRM 100-80-315/334-4/22 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 100: диаметр патрубка на входе, мм;
- 80: диаметр напорного патрубка, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 334: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электропривода;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электронасосный агрегат марки KRM 100-80-315/334-4/22 Kordis (Кордис), для осуществления привода, применяется общепромышленного исполнения трехфазный электродвигатель асинхронный с короткозамкнутым ротором.
По нормами европейского стандарта DIN, тип электрического привода в насосном электроагрегате, 180L4.

Взрывозащищенные электродвигатели для оснащения электронасосных агрегатов не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRM 100-80-315/334-4/22 135
65-182
35,8
39,6-29,5
22*1450 41,8

Допускаемый кавитационный запас (ДКЗ) не выше 1,8 м.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата -76,1%.

Электродвигатель, устанавливаемый в моноблочный консольный одноступенчатый центробежный насос KRM 100-80-315/334-4/22, должен быть сертифицирован.

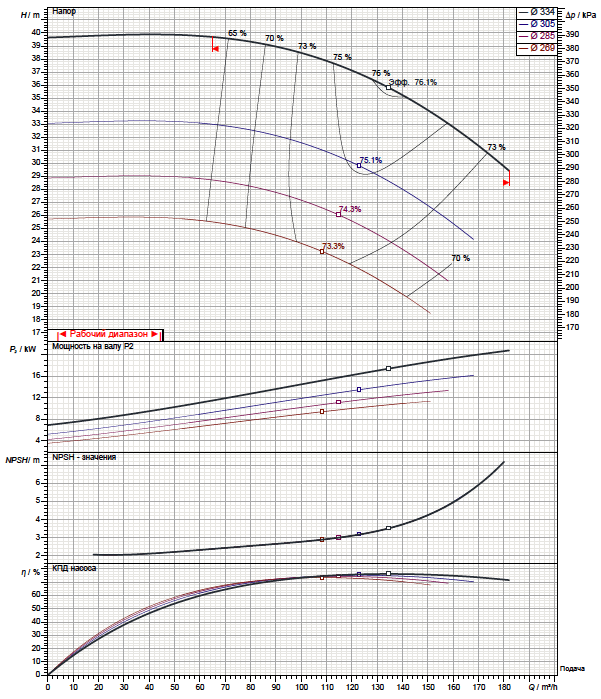

Рабочие характеристики насоса

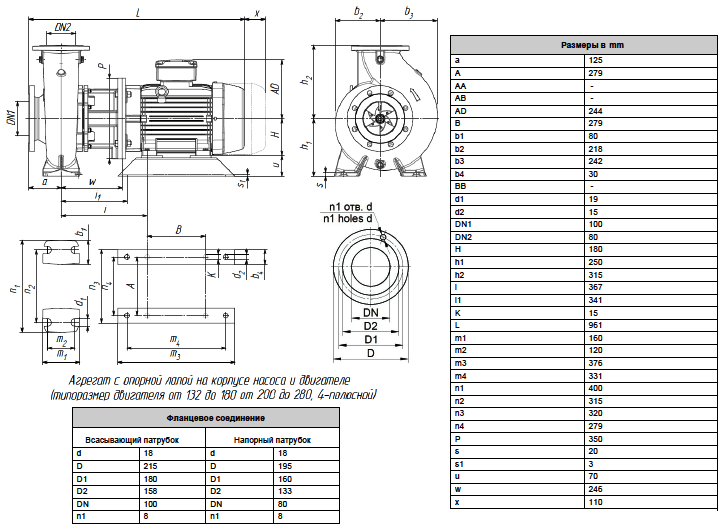

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
