Характеристики KRM 100-80-400/398-4/37

KRM 100-80-400/398-4/37 Kordis KRM 100-80-400/398-4/37 Kordis (Кордис) - технические и рабочие характеристики.
Насос, по техническому устройству, моноблочный консольный одноступенчатый и перекачивает воду и неагрессивные жидкие среды, физико-химические свойства которых (плотность, вязкость и химическая активность), совпадают со свойствами воды.

Условное обозначение
KRM 100-80-400/398-4/37 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 100: диаметр входного патрубка, мм;
- 80: диаметр патрубка напорного, мм;
- 400: диаметр рабочего колеса номинальный, мм;
- 398: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электродвигателя;
- 37: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосный электроагрегат KRM 100-80-400/398-4/37 Kordis (Кордис), в качестве привода, устанавливается общепромышленного назначения трехфазный электродвигатель асинхронный с короткозамкнутым ротором.
По нормами европейского стандарта DIN, типоразмер электропривода в электронасосном агрегате, 225S4.

Электродвигатели взрывозащищенные для комплектации электронасосных агрегатов не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRM 100-80-400/398-4/37 172
74-197,7
51,5
59,8-47,8
37*1470 68,3

Электродвигатель, монтируемый в консольный одноступенчатый моноблочный центробежный насос KRM 100-80-400/398-4/37, должен быть сертифицирован.

Допускаемый кавитационный запас (ДКЗ) не выше 2,3 м.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата -71,5%.

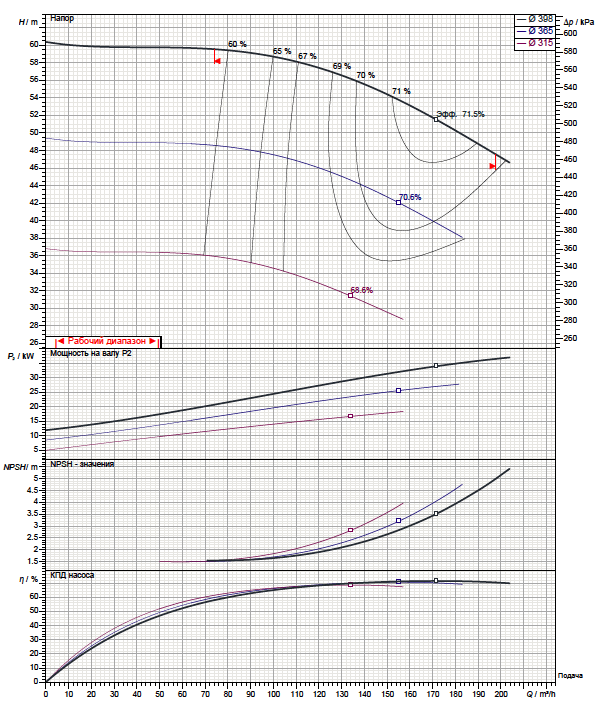

Рабочие характеристики насоса

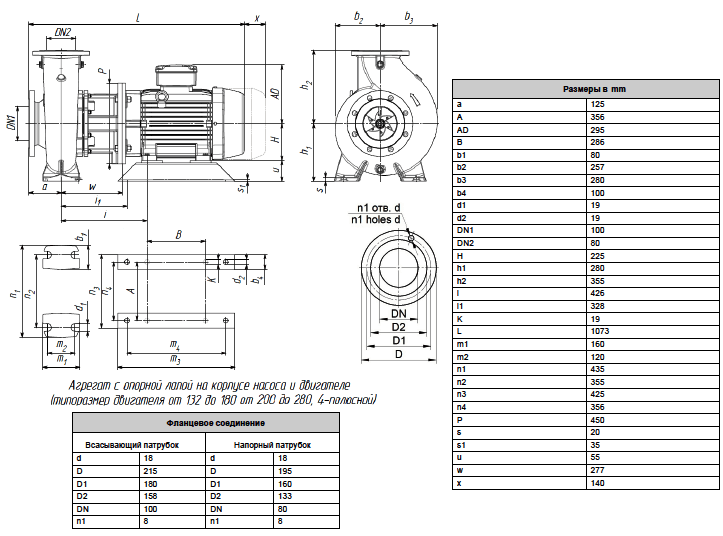

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
