Характеристики KRM 125-100-160/174-2/30

KRM 125-100-160/174-2/30 Кордис - напорные и технические характеристики насоса.
Консольный одноступенчатый с осевым подводом моноблочный центробежный насос марки Kordis, перекачивающий воду и неагрессивные жидкости, схожие с водой по вязкости, плотности и химическая активности.

Условное обозначение
KRM 125-100-160/174-2/30 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 125: диаметр входного патрубка, мм;
- 100: диаметр выходного патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: диаметр фактический рабочего колеса, мм;
- 2: число полюсов электрического двигателя;
- 30: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Асинхронный электродвигатель электронасоса KRM 125-100-160/174-2/30 Кордис, осуществляющий электропривод насоса - трехфазный общепромышленного назначения с короткозамкнутым ротором, типоразмером 200 LA2 (30 квт), в соответствии с требованиями CENELEC и европейского стандарта DIN.

Взрывозащищенные электродвигатели в оснащении электроприводами насосов Kordis, предназначенных для перекачки воды, не используются.

Электроснабжение
- ток трехфазный переменный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

ДКЗ (допускаемый кавитационный запас) не превышает 4,8 м.
Патрубки фланцевые рассчитаны на давление в 16 кгс/см².
Ток агрегата насосного 53,2А.

В моноблочный горизонтальный центробежный консольный насос одноступенчатой конструкции KRM 125-100-160/174-2/30 должен монтироваться только асинхронный общепромышленный сертифицированный трехфазный электродвигатель.

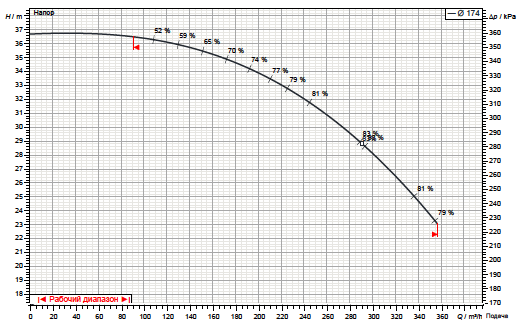

Рабочие характеристики насоса

Габаритный чертеж насоса

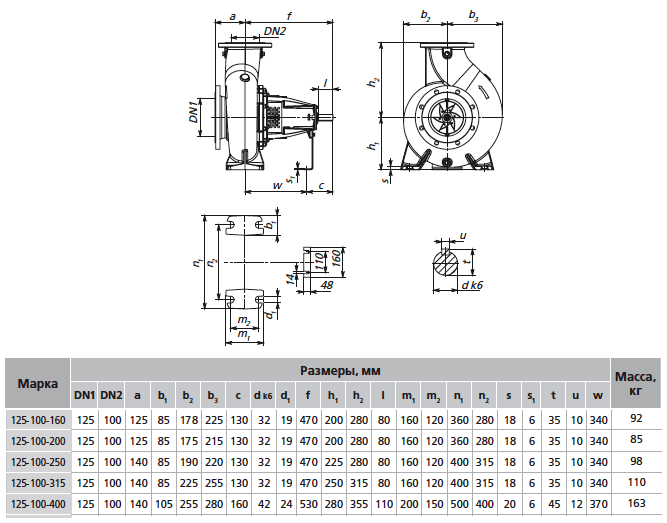

Габаритные и присоединительные размеры насоса

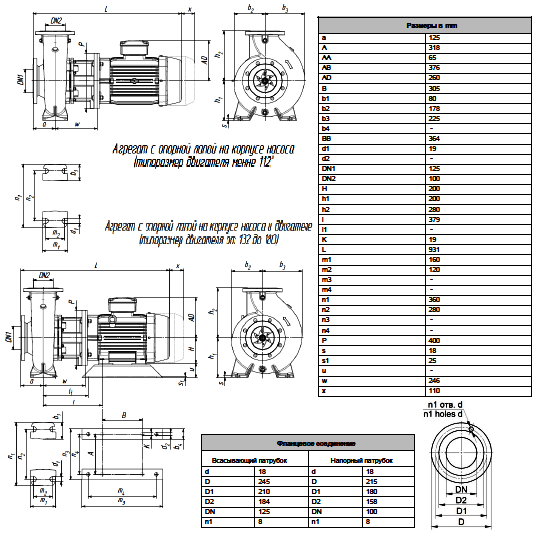

Габаритные и присоединительные размеры агрегата
