Характеристики KRM 125-100-160/185-4/5.5

Насосы Kordis (Кордис) KRM 125-100-160/185-4/5.5 - технические и рабочие характеристики.
Конструктивно, насос, одноступенчатый центробежный с осевым вводом моноблочный и перекачивает воду и различные неагрессивные жидкие среды, сходные по физико-химическим свойствам с водой (химическая активность, плотность и вязкость).

Условное обозначение
KRM 125-100-160/185-4/5.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 125: диаметр входящего патрубка, мм;
- 100: диаметр патрубка на выходе, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 185: диаметр рабочего колеса фактический, мм;
- 4: число полюсов приводного двигателя;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электронасос, для обеспечения привода KRM 125-100-160/185-4/5.5 Kordis (Кордис), устанавливается асинхронный с короткозамкнутым ротором общепромышленного назначения трехфазный электродвигатель, соответствующий, по норме DIN и требованию CENELEC - типоразмеру 132S4, мощностью 5,5 квт.

Взрывозащищенные электродвигатели в электронасосы данного типа не монтируются.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

ДКЗ (допускаемый кавитационный запас) не превышает 1,3 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Электронасос с максимальным КПД 84,5%.

В одноступенчатый моноблочный консольной конструкции центробежный насос KRM 125-100-160/185-4/5.5 должен устанавливаться только сертифицированный асинхронный электродвигатель.

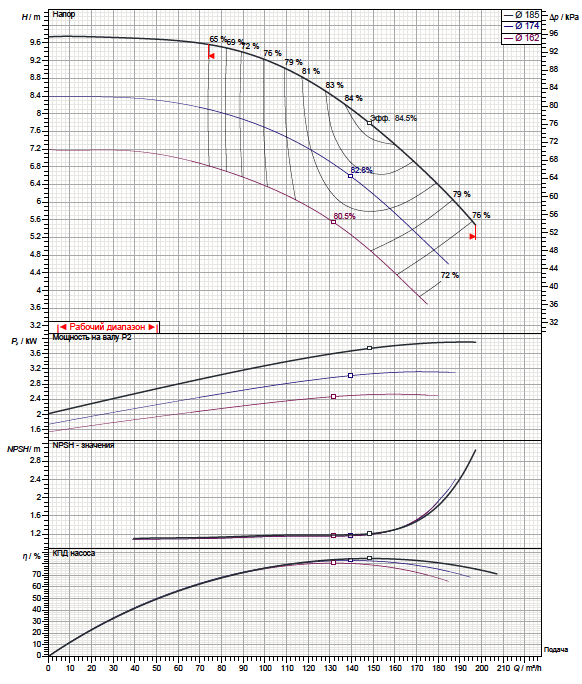

Рабочие характеристики насоса

Габаритный чертеж насоса

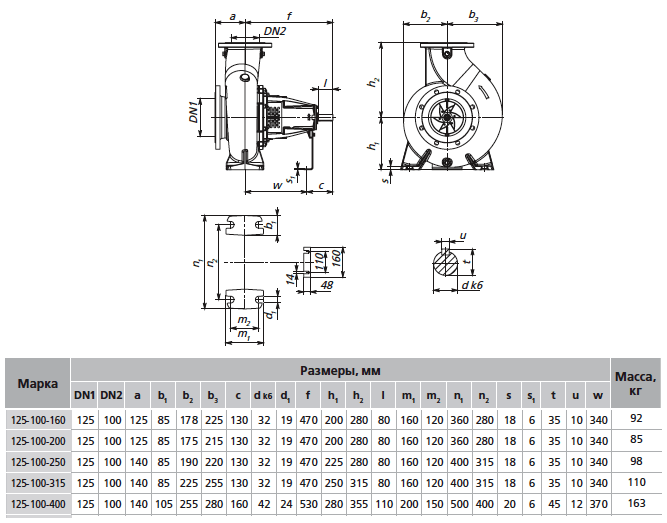

Габаритные и присоединительные размеры насоса

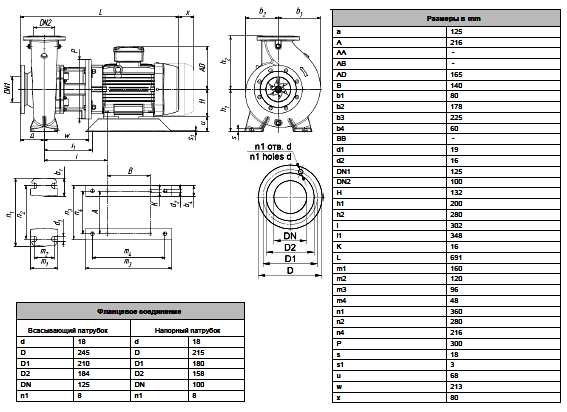

Габаритные и присоединительные размеры агрегата
