Характеристики KRM 125-100-200/193-2/45

KRM 125-100-200/193-2/45 Кордис - технические и рабочие характеристики насоса.
С осевым подводом центробежный насос моноблочный одноступенчатый консольной конструкции, подающий воду и неагрессивные жидкости, сходные с водой, по вязкости, плотности и химической активности.

Условное обозначение
KRM 125-100-200/193-2/45 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 125: диаметр патрубка входящего, мм;
- 100: диаметр выходного патрубка, мм;
- 200: диаметр номинальный колеса рабочего, мм;
- 193: диаметр фактический колеса рабочего, мм;
- 2: количество полюсов двигателя;
- 45: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, устанавливаемый в насосный агрегат KRM 125-100-200/193-2/45 Кордис, для привода насоса, трехфазный с короткозамкнутым ротором общепромышленного назначения, типоразмером, в соответствии с нормами европейского стандарта DIN, 225M2 (45 квт).

Для оснащения приводами насосных агрегатов Kordis для подачи воды, взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- ток переменный трехфазный;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов

Сила тока электронасосного агрегата - 77,3А.
Максимальный КПД электронасоса 83,1%.
Фланцевые патрубки рассчитаны на давление 16 кгс/см².

В консольный центробежный одноступенчатый насос моноблочной конструкции KRM 125-100-200/193-2/45 должен монтироваться только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

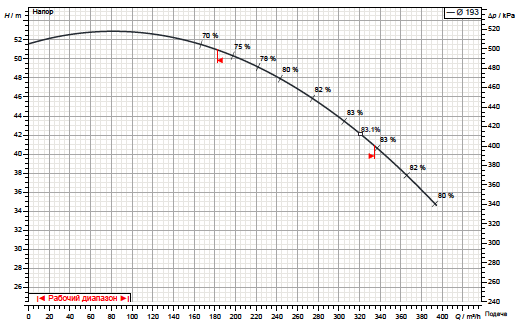

Рабочие характеристики насоса

Габаритный чертеж насоса

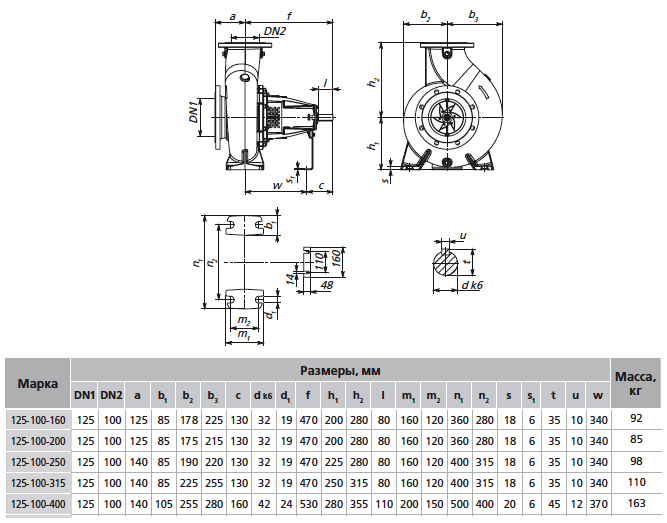

Габаритные и присоединительные размеры насоса

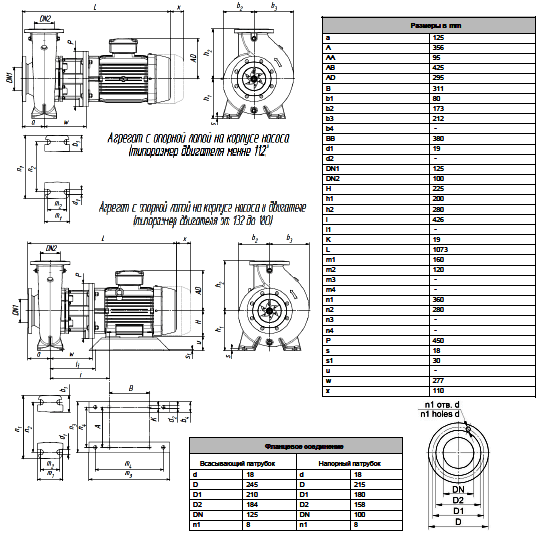

Габаритные и присоединительные размеры агрегата
