Характеристики KRM 125-100-315/250-4/11

Насос KRM 125-100-315/250-4/11 Kordis (Кордис) - рабочие и технические характеристики.
Одноступенчатый консольной конструкции с осевым вводом моноблочный горизонтальный центробежный насос, используемый для подачи воды и нейтральных жидкостей, схожих с водой по физико-химические свойствам (химическая активность, плотность, вязкость).

Условное обозначение
KRM 125-100-315/250-4/11 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 125: диаметр патрубка на входе, мм;
- 100: диаметр напорного патрубка, мм;
- 315: диаметр номинальный рабочего колеса, мм;
- 250: диаметр фактический рабочего колеса, мм;
- 4: число полюсов приводного двигателя;
- 11: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В качестве электропривода в насосный электроагрегат типа KRM 125-100-315/250-4/11 Kordis (Кордис) устанавливается асинхронный трехфазный с короткозамкнутым ротором общепромышленный электродвигатель.
Тип электропривода в насосном агрегате, по нормами европейского стандарта DIN, 160M4.

В комплектации электроприводом насосных агрегатов данного типа взрывозащищенные электродвигатели не используются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока электронасосного агрегата - 21,8А.
Допускаемый кавитационный запас (ДКЗ) не выше 2,3 м.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².

Асинхронный электродвигатель, монтируемый в консольной конструкции центробежный одноступенчатый моноблочный насос модификации KRM 125-100-315/250-4/11, должен быть сертифицирован.

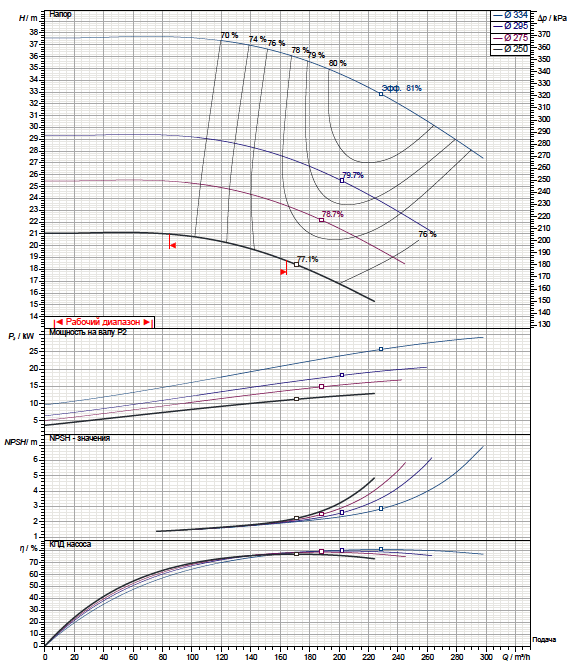

Рабочие характеристики насоса

Габаритный чертеж насоса

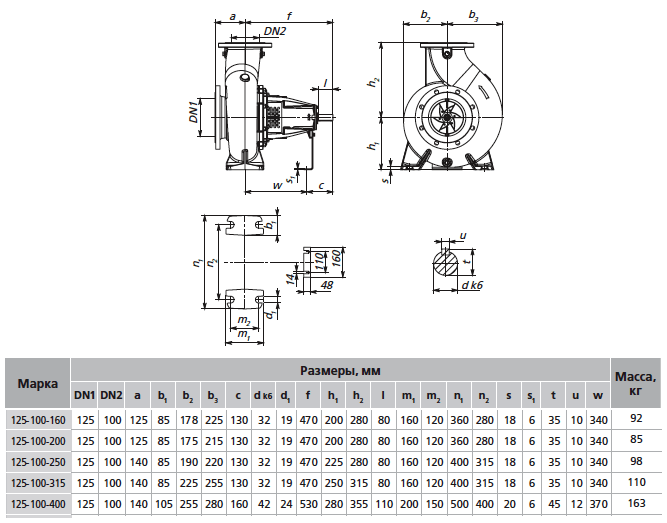

Габаритные и присоединительные размеры насоса

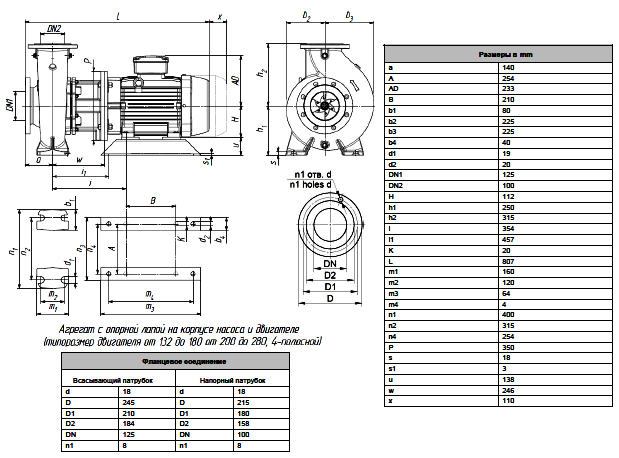

Габаритные и присоединительные размеры агрегата
