Характеристики KRM 125-100-315/300-4/18.5

Кордис KRM 125-100-315/300-4/18.5 - рабочие и технические характеристики насоса.
С осевым вводом консольный одноступенчатой конструкции горизонтальный насос центробежный моноблочный Kordis, перекачивающий воду и жидкие неагрессивные среды, схожие с водой по химической активности, вязкости и плотности.

Условное обозначение
KRM 125-100-315/300-4/18.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 125: диаметр входящего в насос патрубка, мм;
- 100: диаметр выходного патрубка, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 300: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электрического привода;
- 18,5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, в составе электронасосного агрегата KRM 125-100-315/300-4/18.5 Кордис, трехфазный асинхронный общепромышленного назначения с короткозамкнутым ротором типоразмером, в соответствии с нормами европейского стандарта DIN, 180M4 (18,5 квт).

В оснащении электроприводами насосов Kordis, перекачивающих воду, взрывозащищенные электродвигатели не применяются.

Электроснабжение
- ток трехфазный переменный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока насосного электроагрегата - 34,5А.
Максимальный КПД электронасосного агрегата 79,7%.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².

Входящий в консольный одноступенчатый моноблочный центробежный насос типа KRM 125-100-315/300-4/18.5 общепромышленный трехфазный асинхронный электродвигатель, должен быть сертифицирован и соответствовать нормам европейского стандарта DIN.

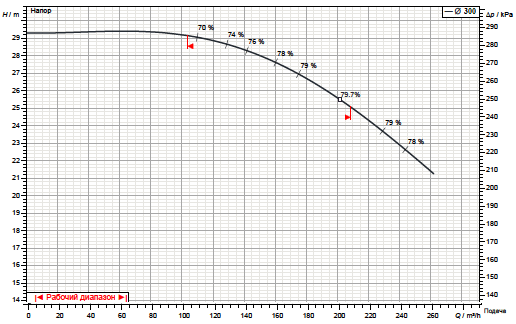

Рабочие характеристики насоса

Габаритный чертеж насоса

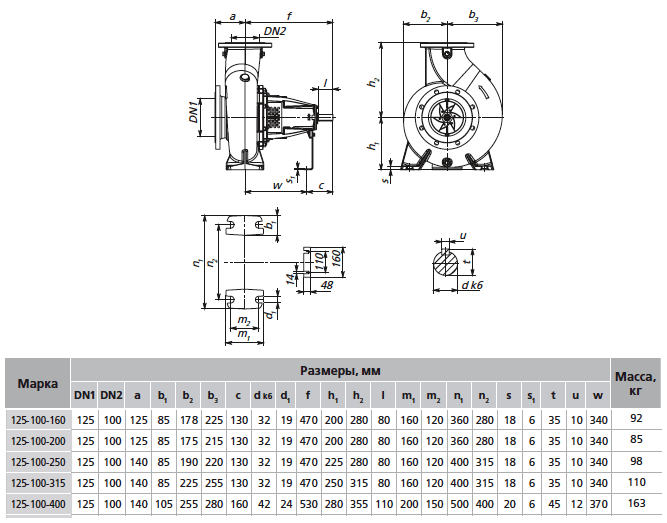

Габаритные и присоединительные размеры насоса

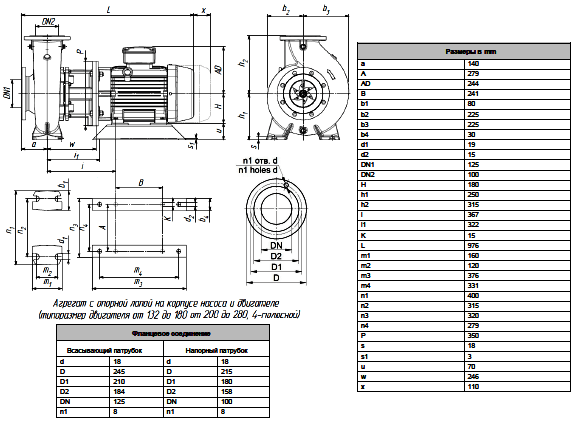

Габаритные и присоединительные размеры агрегата
